裁剪機的選購配備及輔助設備

* 精密的6-Hi矯正型整平機,可以消除鋼捲的邊波或中波
* 雙卡匣式可替換的精密6-Hi矯正型整平機
* 雷射導引快速上料
* 薄膜或紙張貼覆機
* 修邊機
* 離線廢料機 – 無張力收廢料
* 在線廢料機 – 自動張力調整收廢料
* 隔層紙回收捲料機


裁剪機的標準配備功能是相同的,但是有一些客戶會選擇客製化,加購輔助設備更增加生產效能。

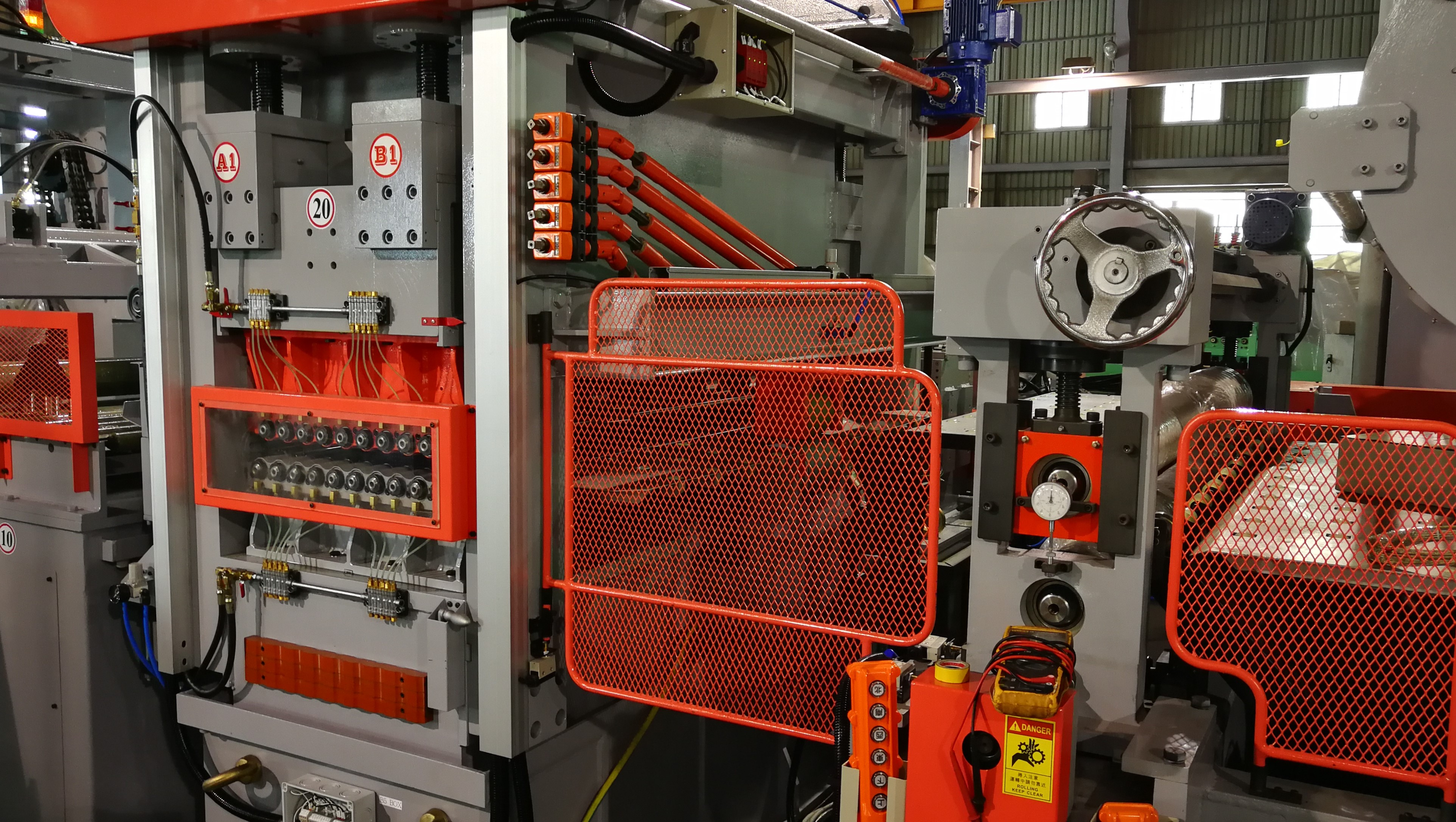

* 精密的6-Hi矯正型整平機,有57組獨立控制的背托輪,可以分開調整,有效消除鋼捲的邊波或中波


1. 精密的6-Hi矯正型整平機,依照板寬1250mm1550mm設有57獨立控制的背托輪,可以分開調整,有效消除鋼捲的邊波或中波。

2. 本公司設計的背托輪可以調整的範圍比傳統的斜楔式的調整範圍大很多,消除邊坡和中坡的效果也更加明顯。

3. 根據板形邊波和中波程度有技巧的調整背托輪的高度,可以達到平坦度的要求標準

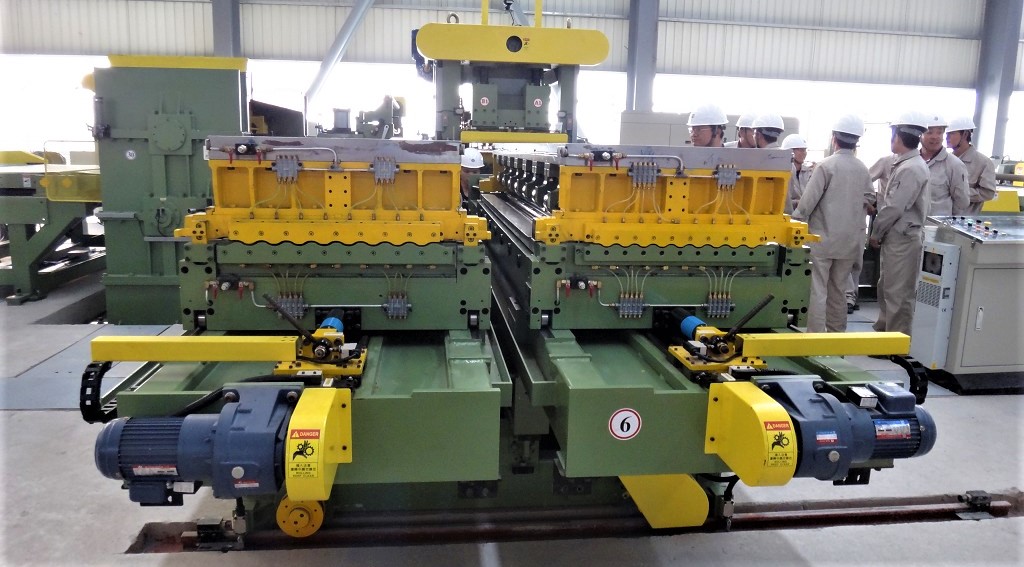

雙卡匣式可替換的精密6-Hi矯正型整平機

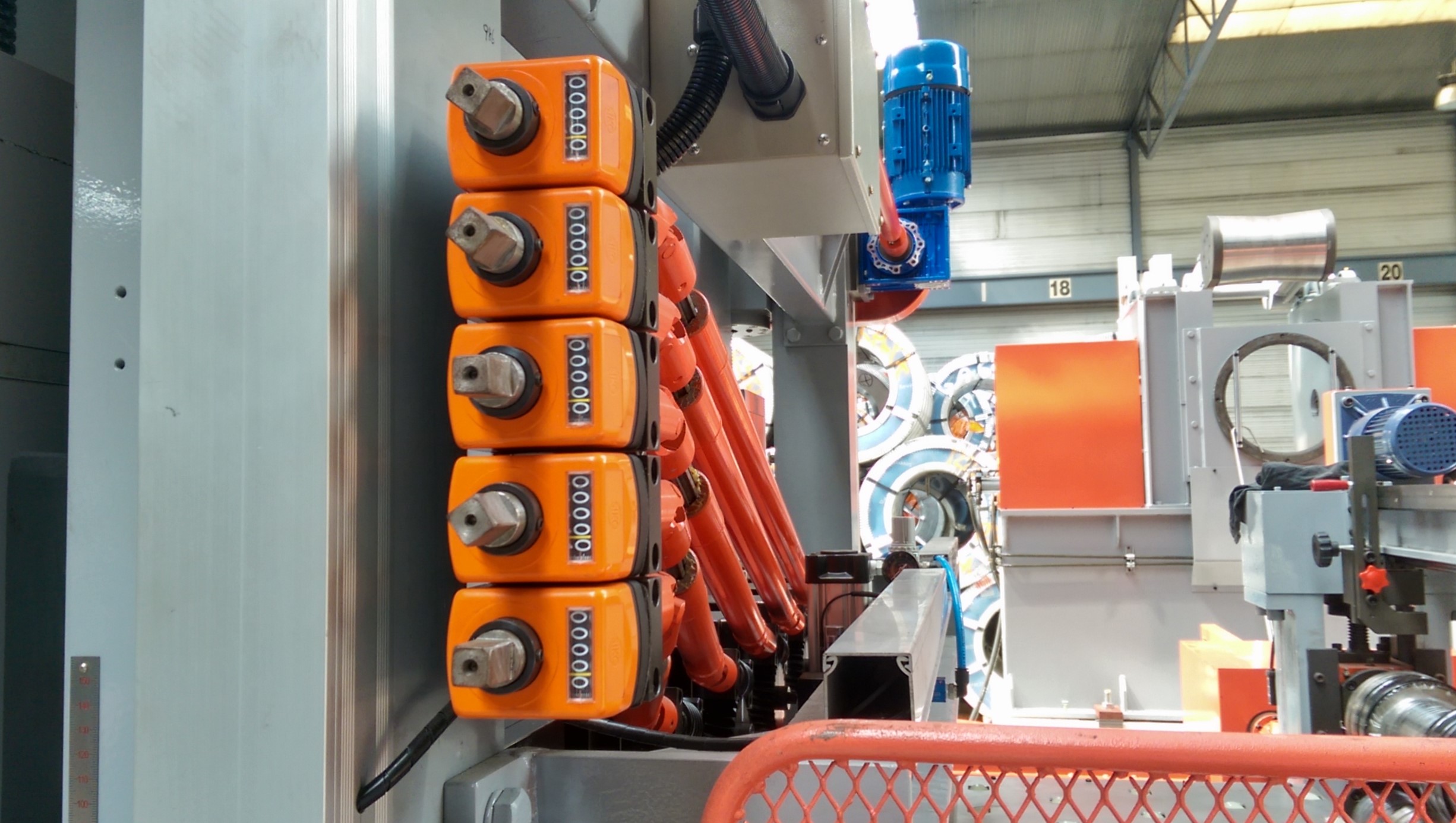

*  液壓式背托輪

1. 高度調整有螢幕圖形說明及數字顯示,由液壓驅動定位。

2. 背托輪軸有轉向功能,可校正[邊波][中突]的弧形板材。

3. 背托輪弧度伏貼中間輪及工作輪,不會造成刮傷。

4. 比傳統斜楔的推舉高度,液壓頂升高度的範圍更大。

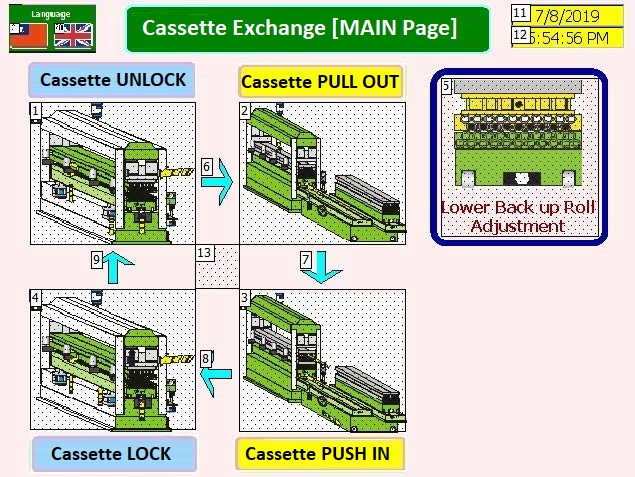

卡匣式滾輪模組交換自動化

1. 遵照螢幕指示操作,按鈕即可完成卡匣交換

2. 交換過程趨近全自動化,時間約10分鐘。

* 輕鬆定位整平輪


1. 內建完整的整平下壓深度資料庫。

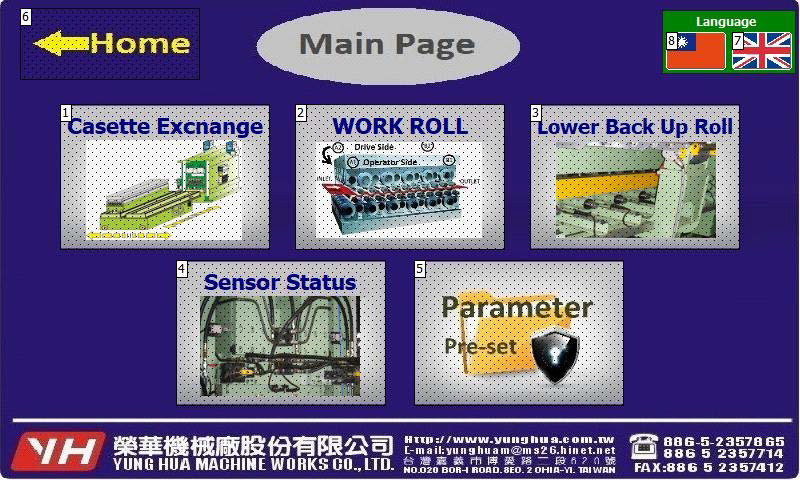

2. 螢幕導引操作,輕鬆設定。

3. 馬達驅動,定位精凖快速。

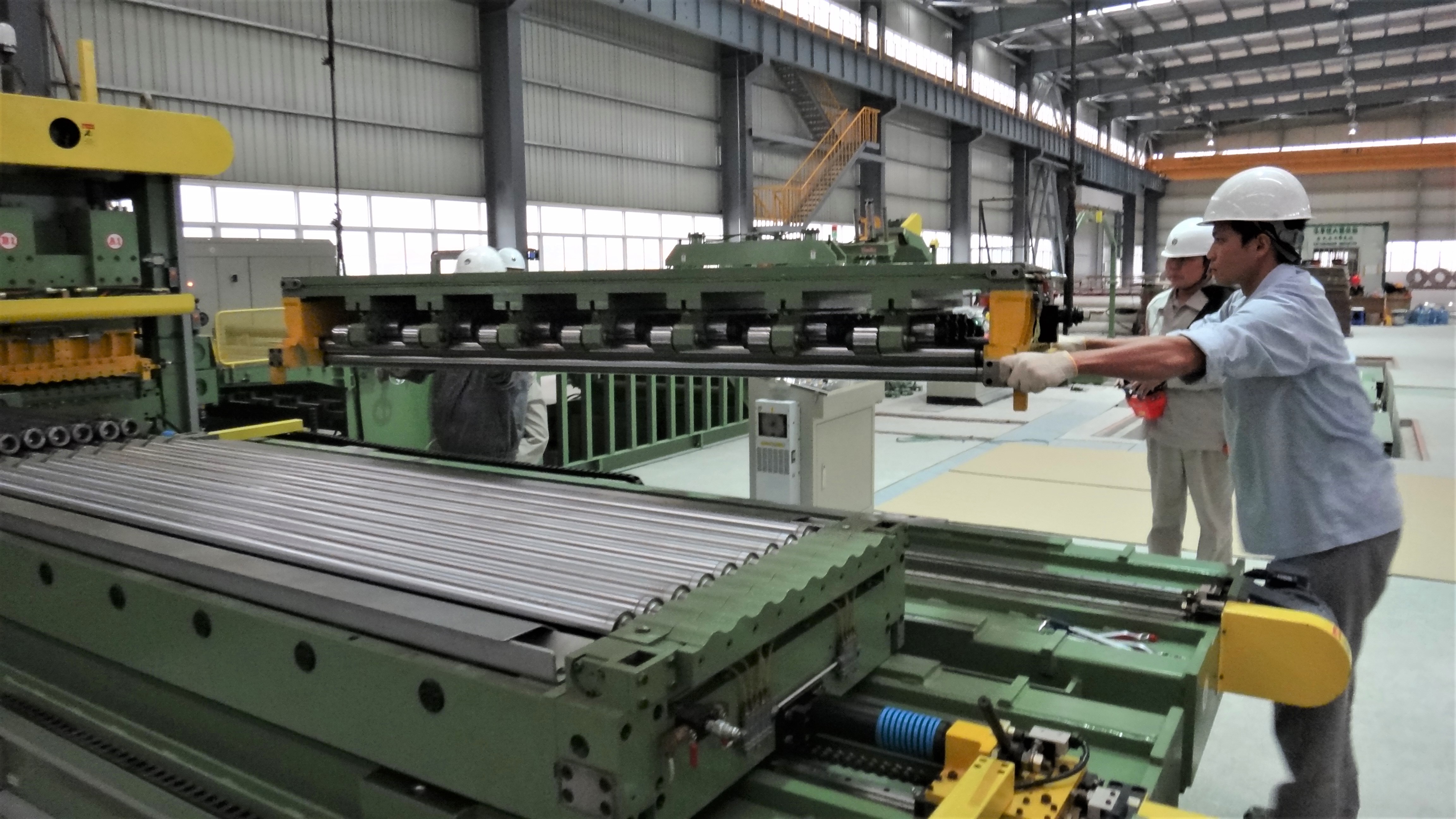

* 卡匣滾輪容易清潔、整理

1. 卡匣上半座可吊起及翻轉,所有滾輪容易清潔、整理。

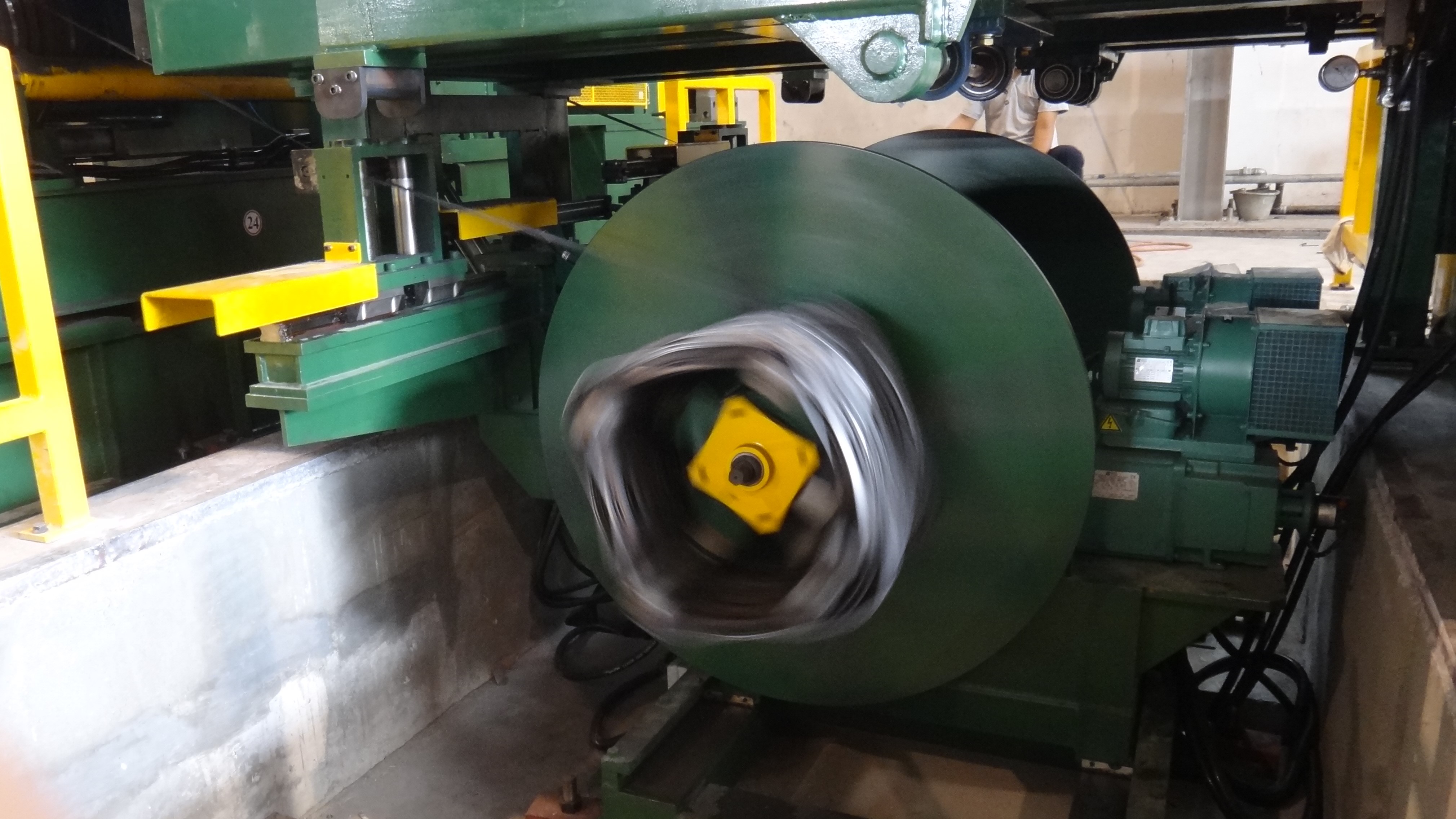

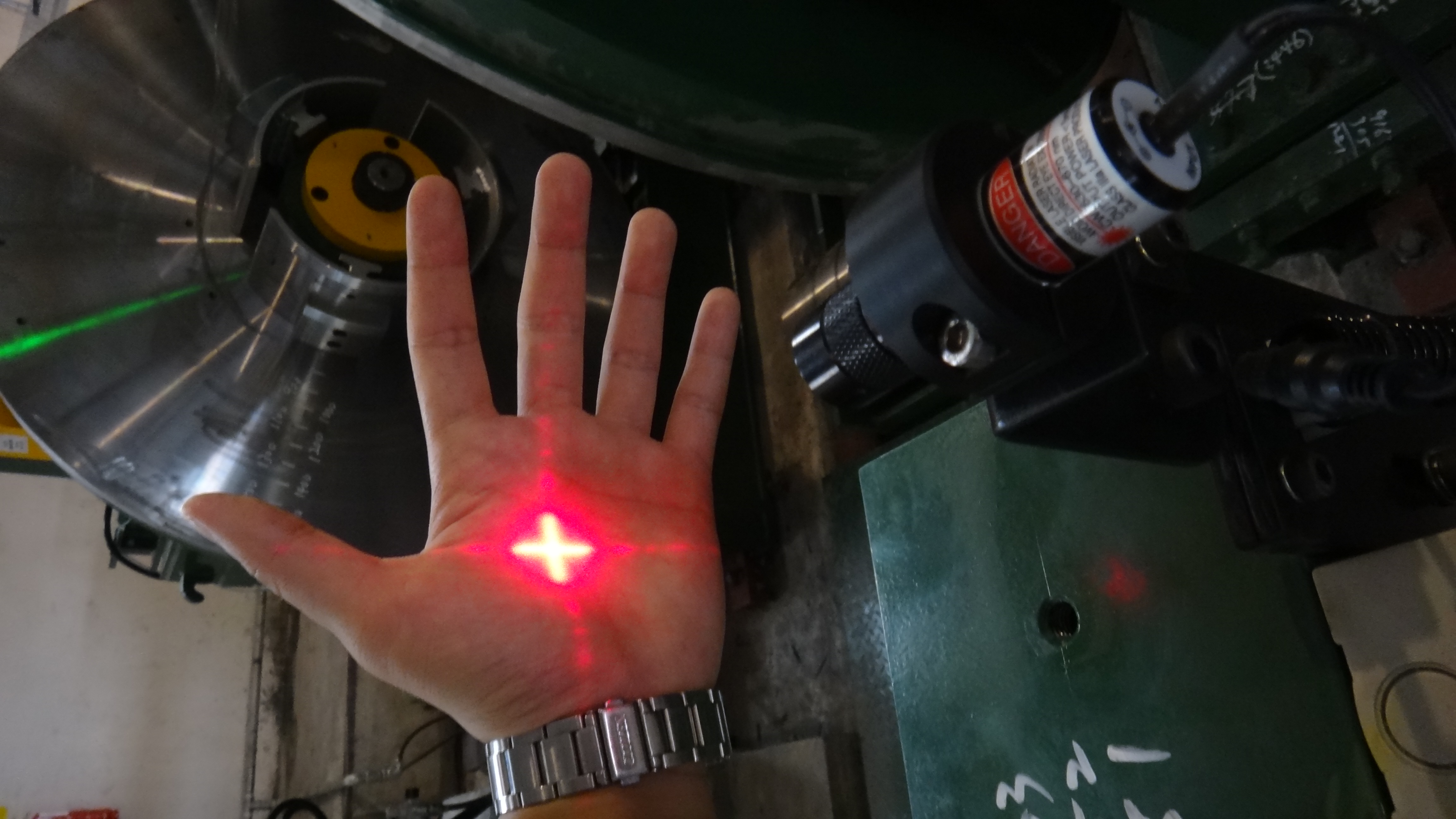

* 雷射導引快速上架解捲機


1. 雷射光可以導引送料台車定位鋼捲,操作者可以輕鬆快速地將鋼捲準確地上架到解捲機。

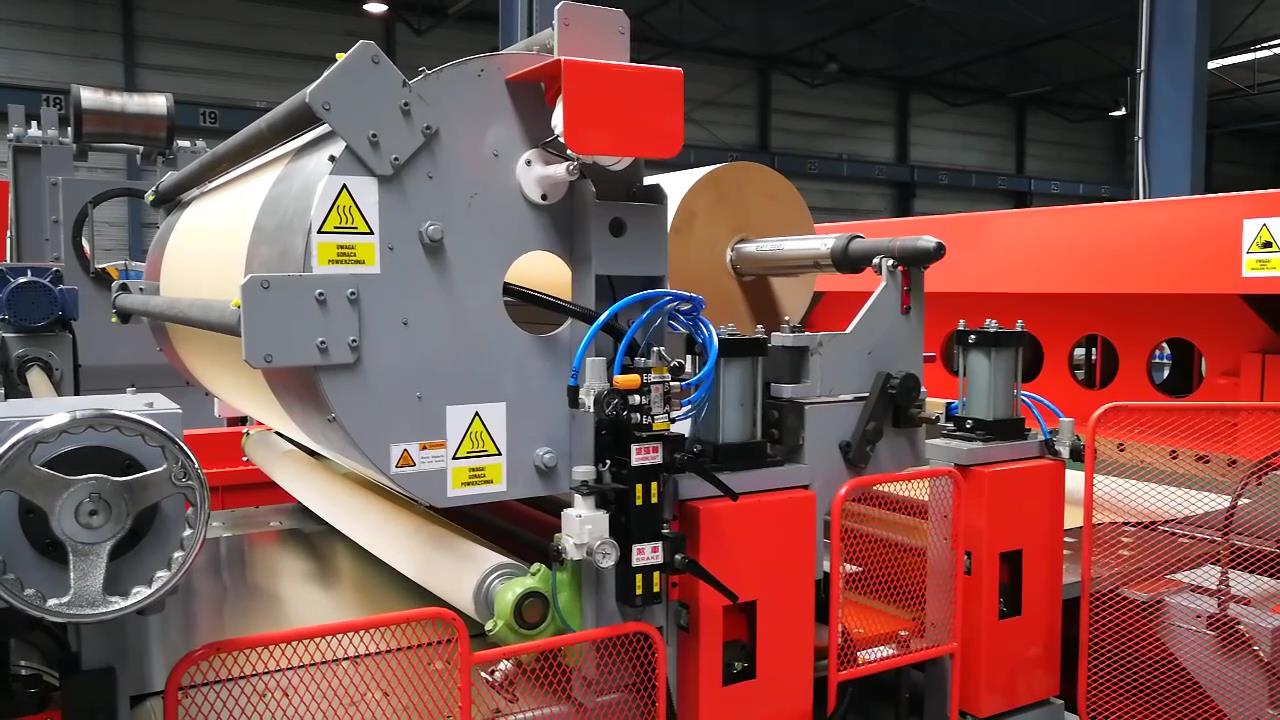

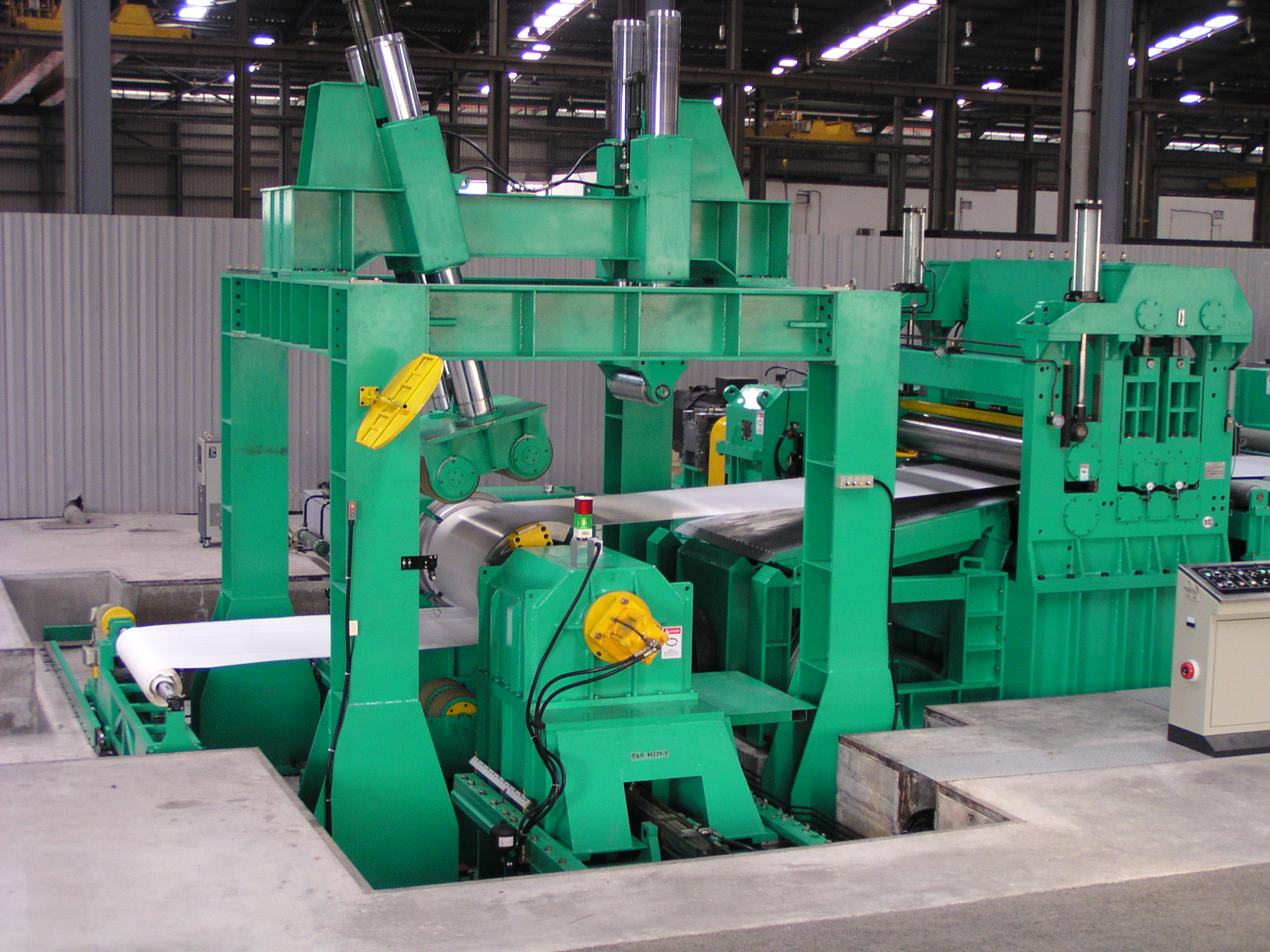

* 薄膜及紙張的貼覆機


1. 貼覆機包含了材料支撐架、加熱鼓、以及擴展輪。

2. 材料支撐架採用膨脹軸滾輪,能夠快速撐緊紙張或薄膜的軸心。

3. 加熱鼓能夠乾燥紙張,讓靜電附著更久更佳

4. 擴展輪能夠讓紙張或是PVC薄膜更均勻地拓開平展在材料上。

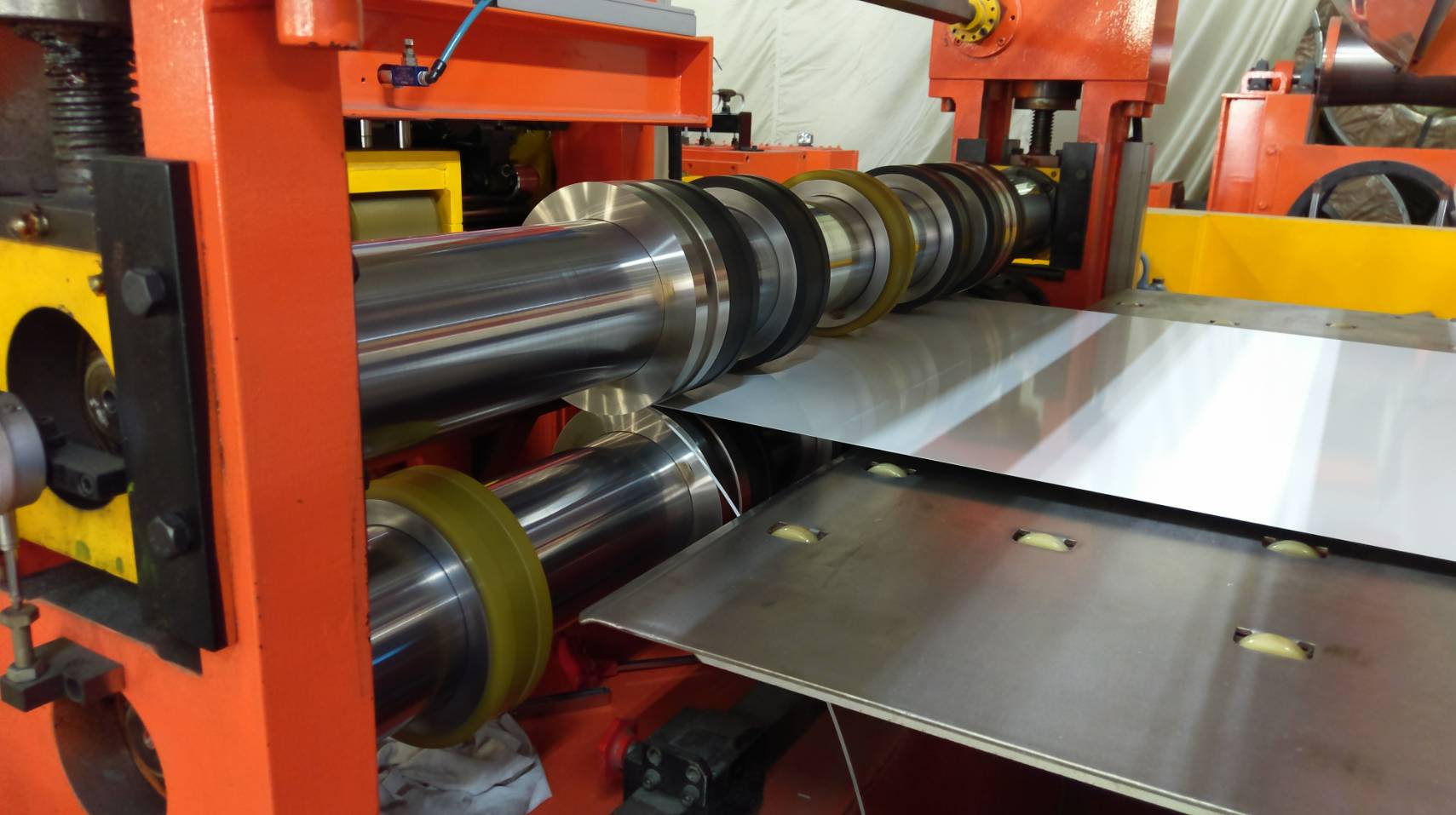

* 修邊機


1.修邊機軸心採用油壓膨脹軸或是氣壓膨脹軸,5秒鐘即可快速設定圓刀的位置。

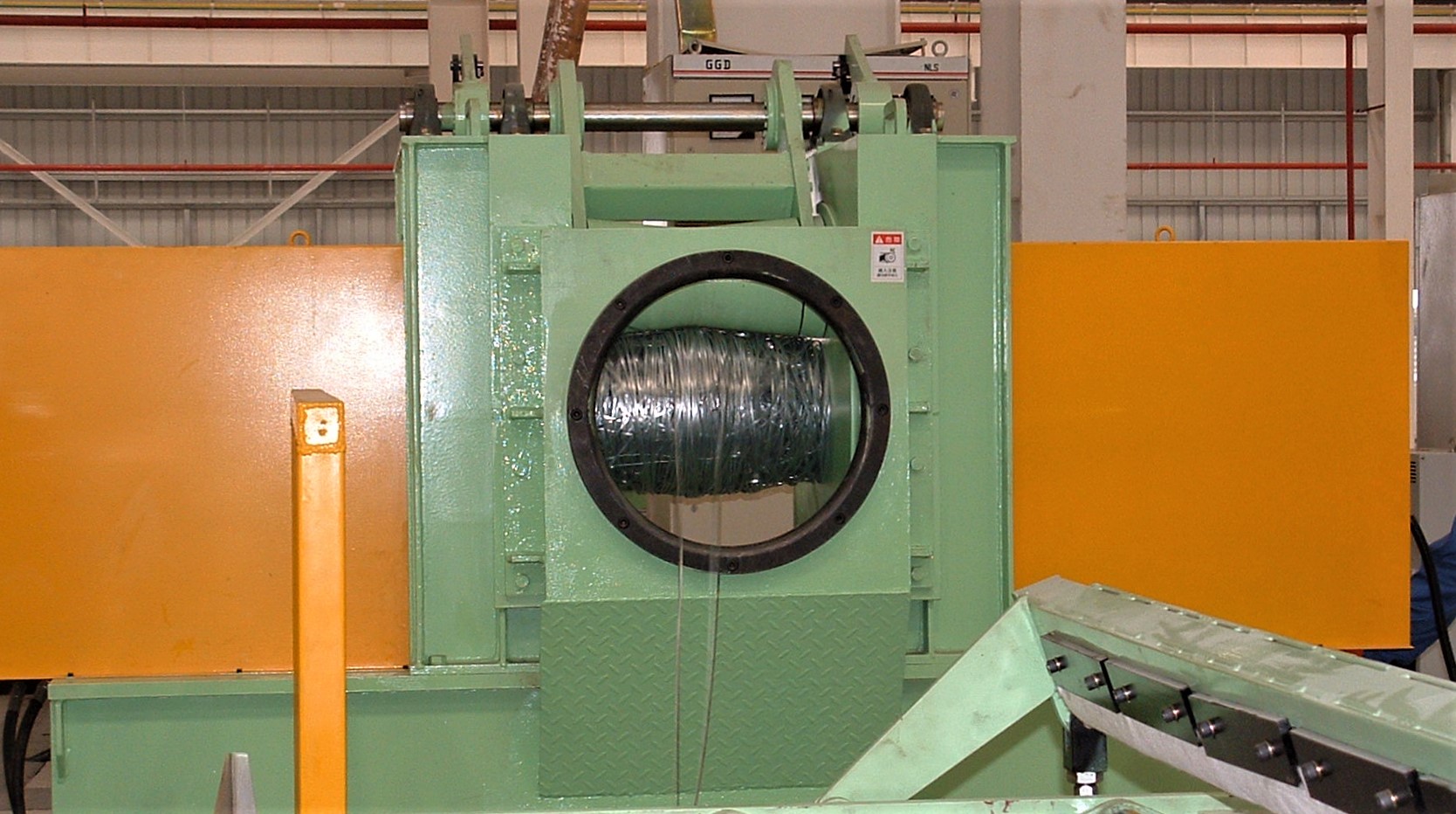

* 離線廢料機無張力捲收廢料。


1. 離線收廢料機不會因為鋼捲寬度變化形成廢邊料寬窄不一而斷裂,造成生產線的操作停機的影響

2. 操作者可以隨時捲收廢料,不會造成機器生產的停頓

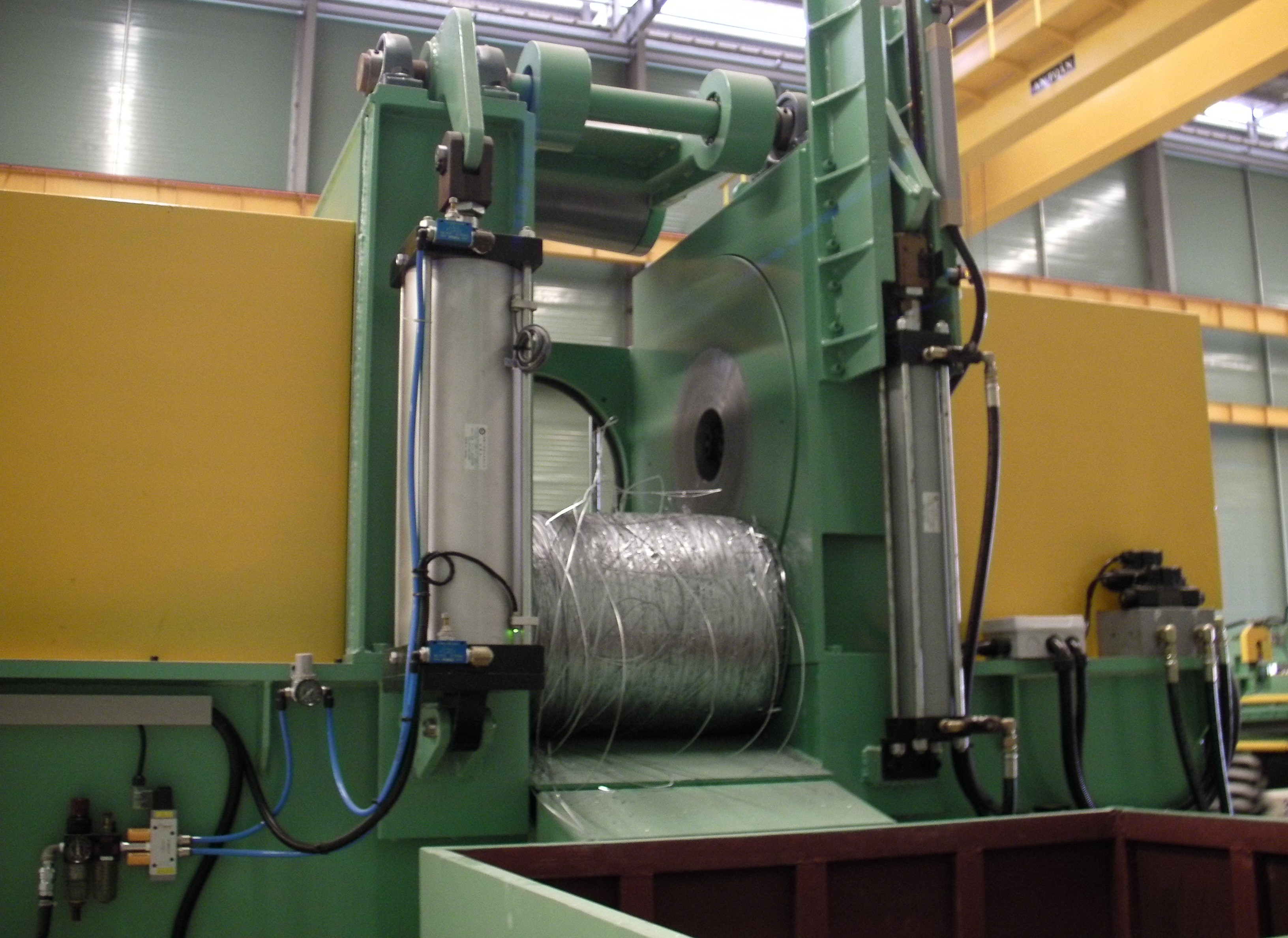

* 在線廢料機–自動張力調整收廢料


1. 在線廢料捲取機由伺服馬達控制,可以依據鋼捲不同的厚度和寬度自動調整需要的扭力和速度。

2. 在線廢料捲取機安裝在機台上,所以不需要佔據額外的土地空間


* 隔層紙回收捲料機


1. 回收捲料機是將不銹鋼捲內的隔層紙整齊的捲起來回收。
