沒有一條分條機是完全相同的,但是在電氣控制和機械設計方面仍然有共同的標準配備,其特色功能如下。


---電機控制---

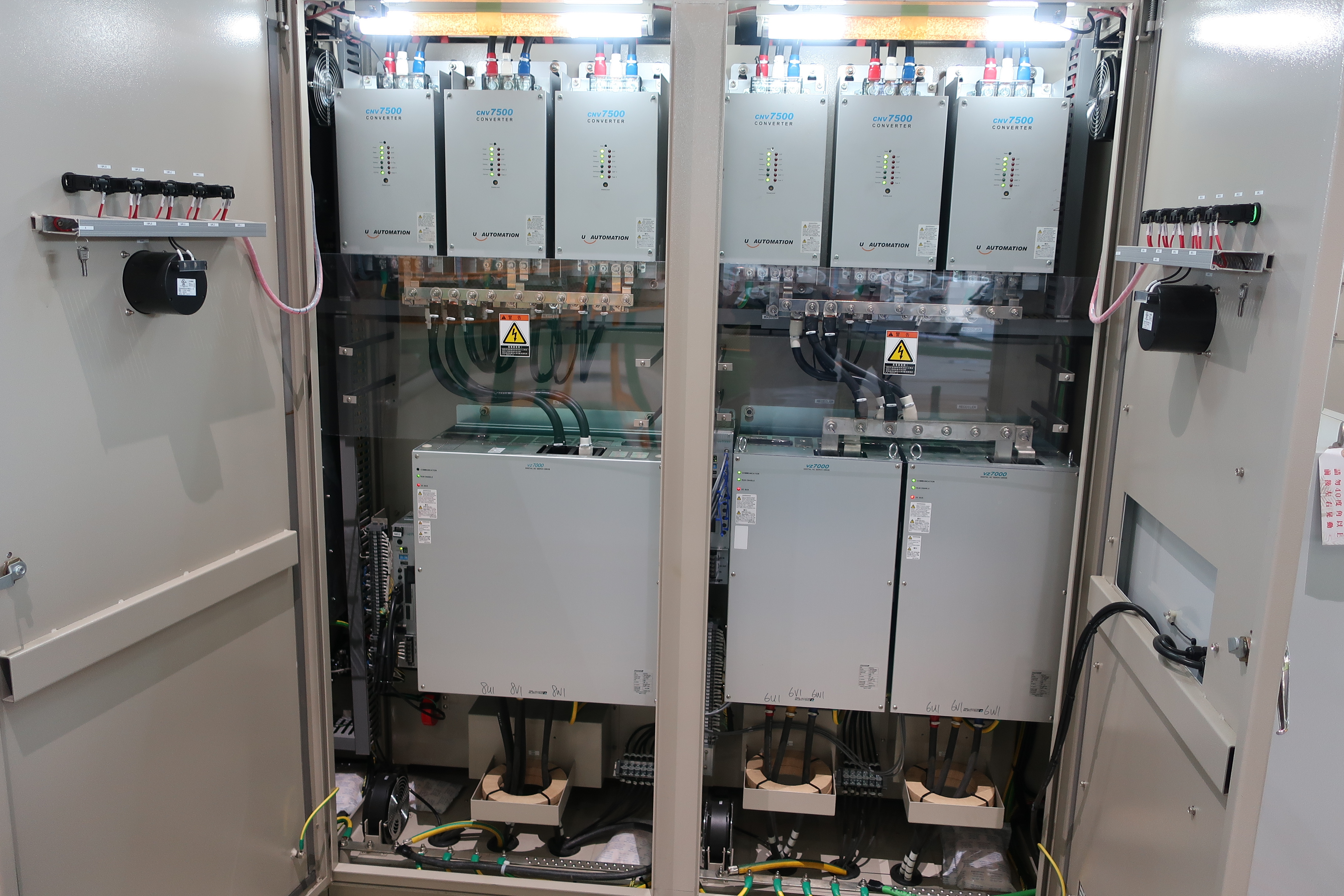

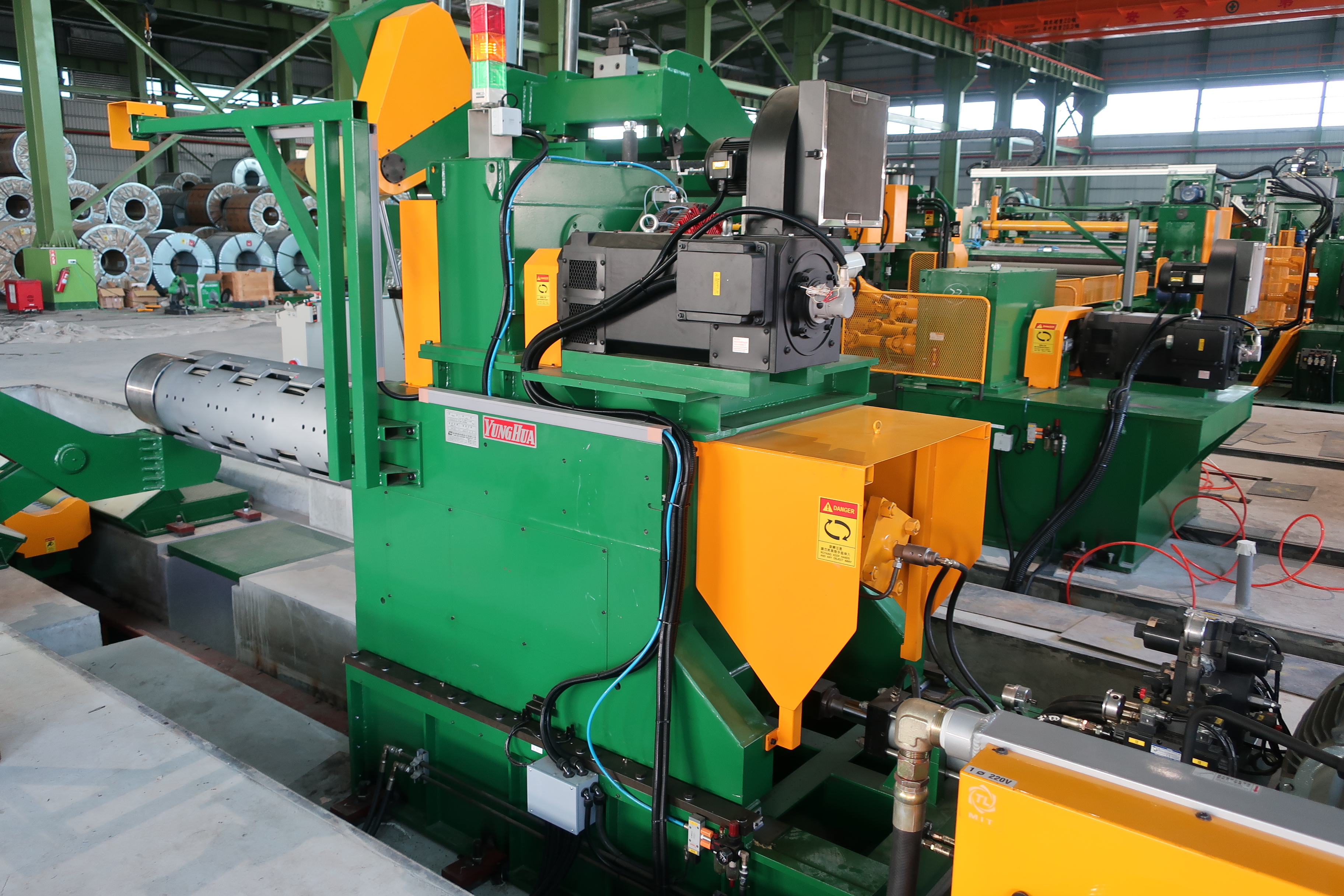

*  伺服馬達同步控制的扭力及速度



1. 生產線多個重要的單機由都是由伺服馬達同步控制扭力及速度。重要的單機包含解卷機、整平機、裁剪機、廢料捲、張力輪、以及捲料機。

2. 操作容易,一個旋鈕就可以同步控制全線的速度,不需要逐項調整多個單機的速度來配合。

3. 每顆伺服馬達都有驅動器及運動控制器整合搭配控制速度和扭力。

4. 煞車會有電力回溯,最高可以達到20%的省電效果

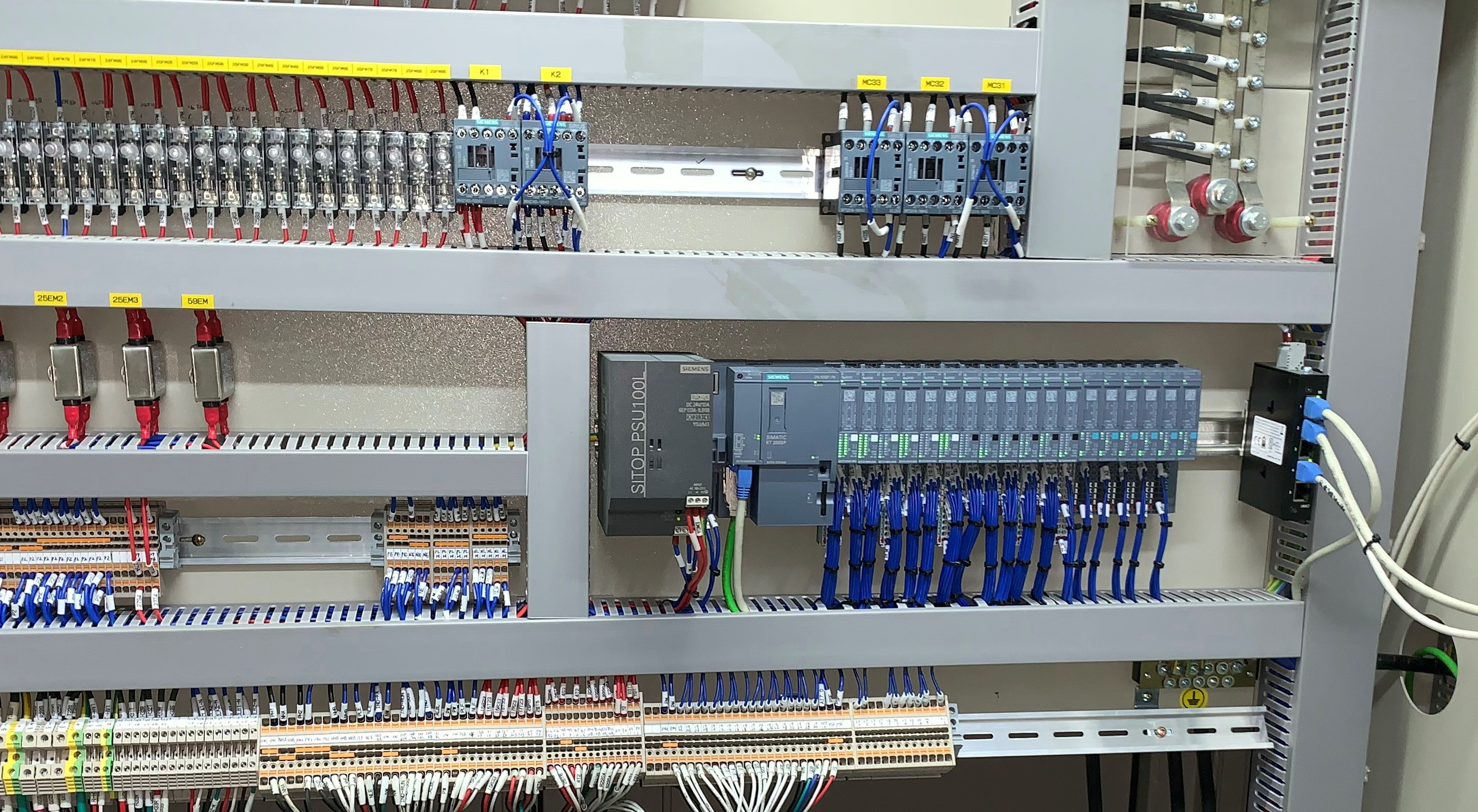

*  西門子PLC附網路訊息溝通模組


1. 全線整合的操作軟體是由西門子PLC程式撰寫。

2. 透過PLC網路溝通模組可以提供網路遠端診斷及支援售後服務。

3. 對應三種操作模式(自動/手動/維修保養)的不同安全要求,在操作設計上也有不同的功能限制。

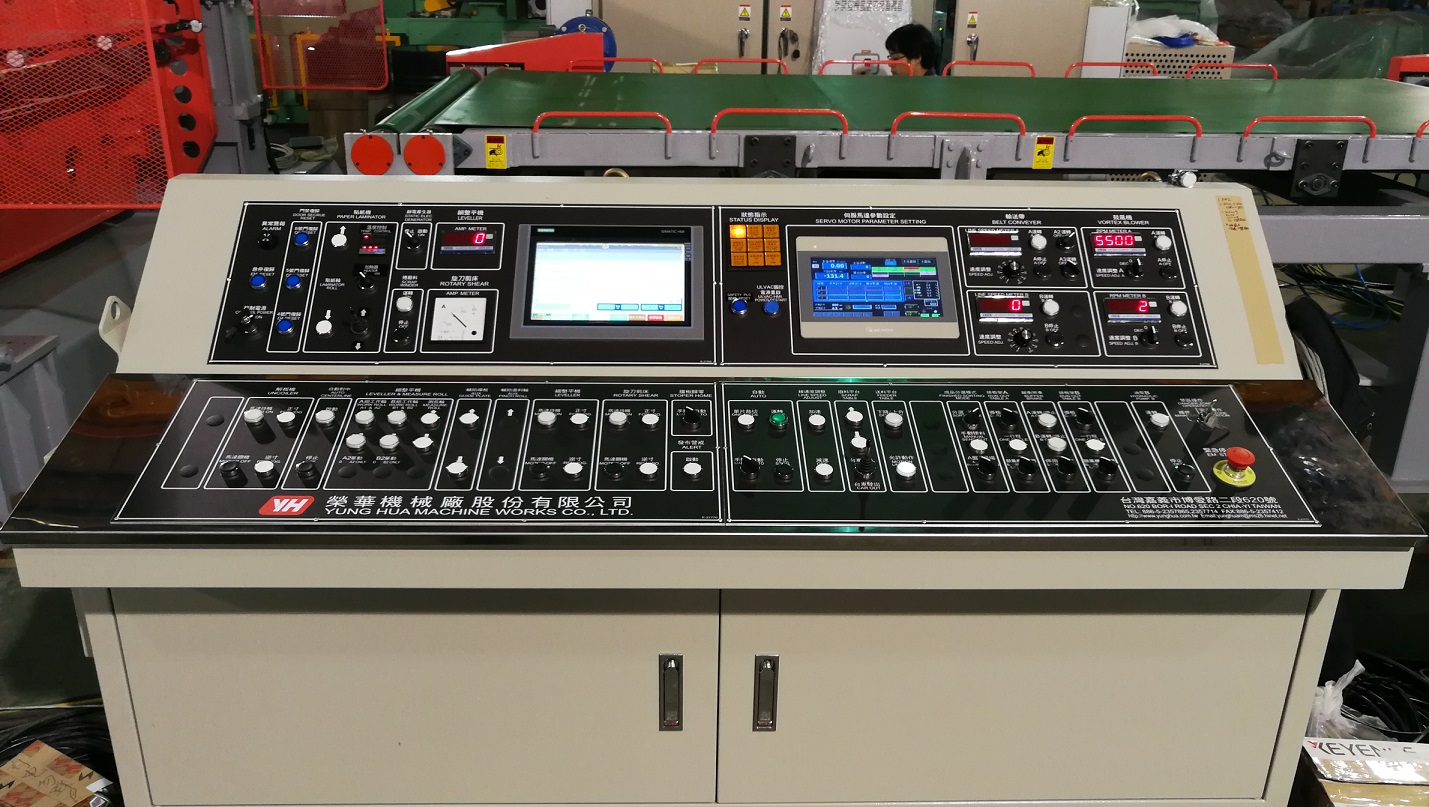

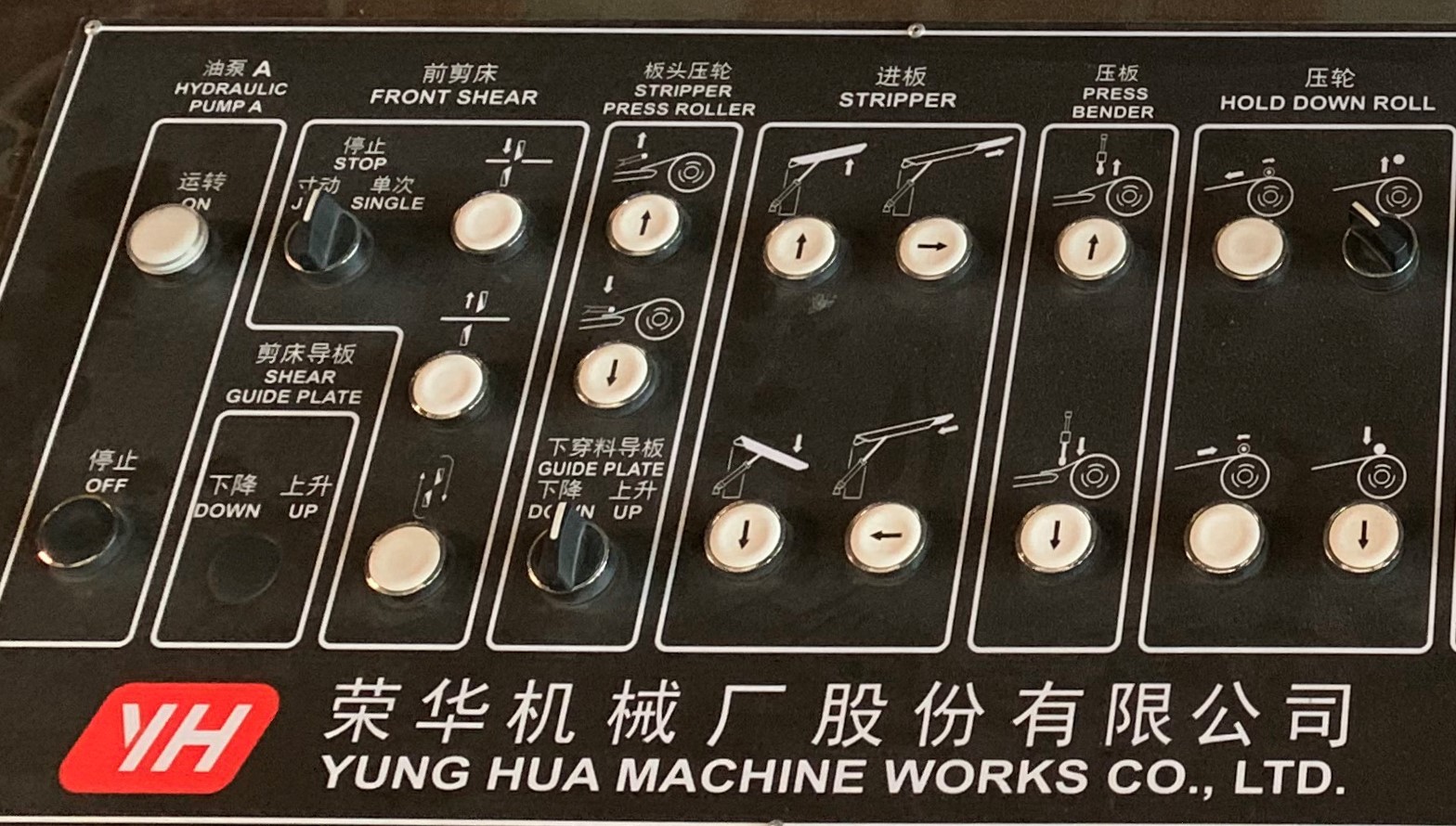

*  西門子SIMATIC人機介面 + 直覺式圖控  = 操作更容易。


1. 透過西門子人機介面的螢幕操作者簡單地跟隨著程式的指引即可操作機器

2. 藉著圖形和直覺式的介面,可以縮短操作者的學習時間


3. 透過人機介面操作者可以取得過去經驗證實的各項數據作為操作參考

4. 新進人員不需要太多的操作經驗即可上手

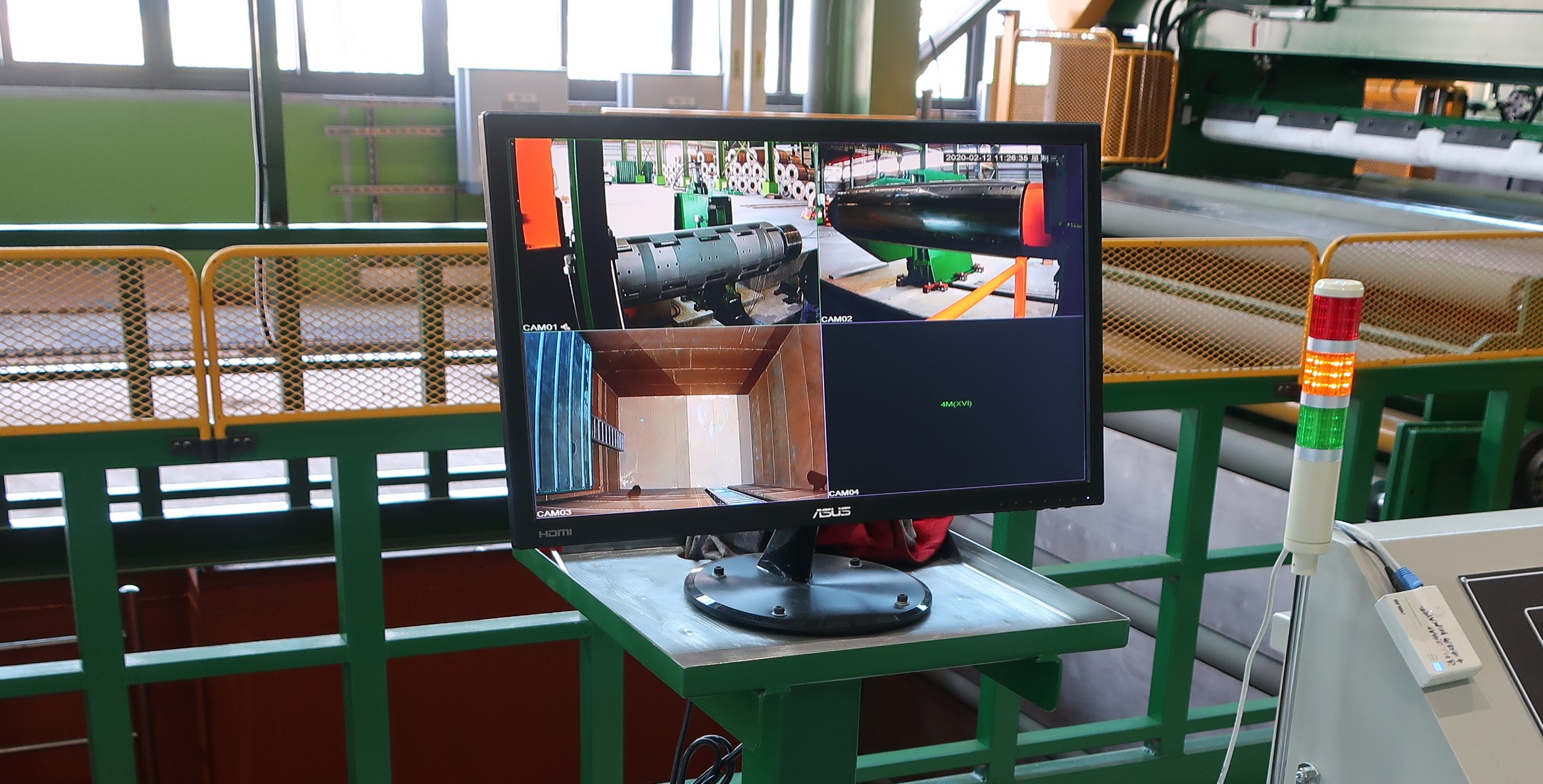

*  攝影機+螢幕全線監控機器狀況

1. 配備有 4/6/8支攝影機加上 8頻道高畫質的主機,操作員透過螢幕可以看到全線從頭到尾的生產情況。材料若有任何狀況 可以立即反應處置

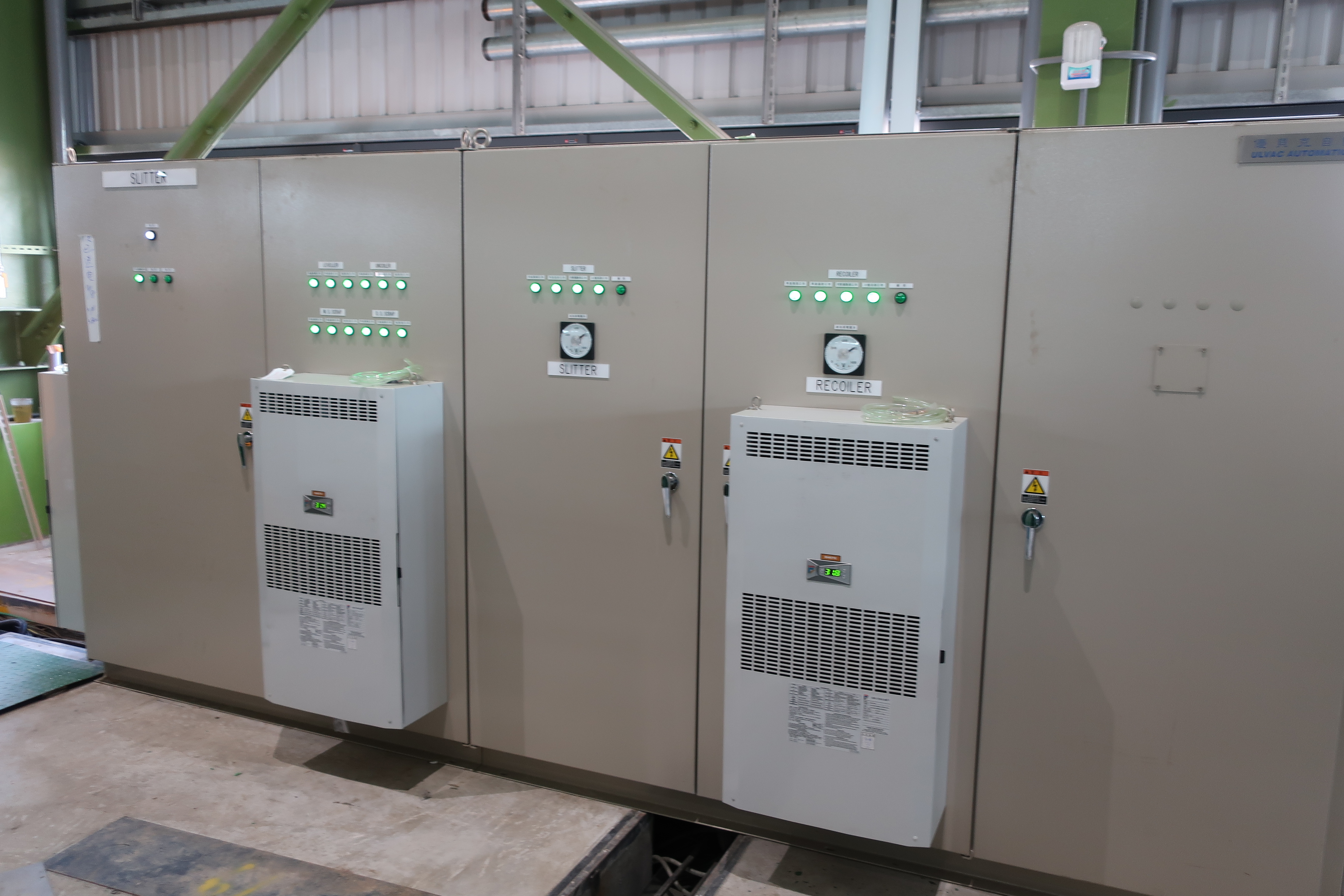

*  電控箱及控制台具備空調系統


1. 電控箱及控制台外裝有空調系統,能有效冷卻電控箱,且可以避免汙染物進入造成短路


*  智慧程式 - 板尾自動減速停止


1. 鋼捲送料到板尾的時候,程式自動啟動,智能坑洞上的中間橋自動升起,機台速度變慢然後自動停  止。

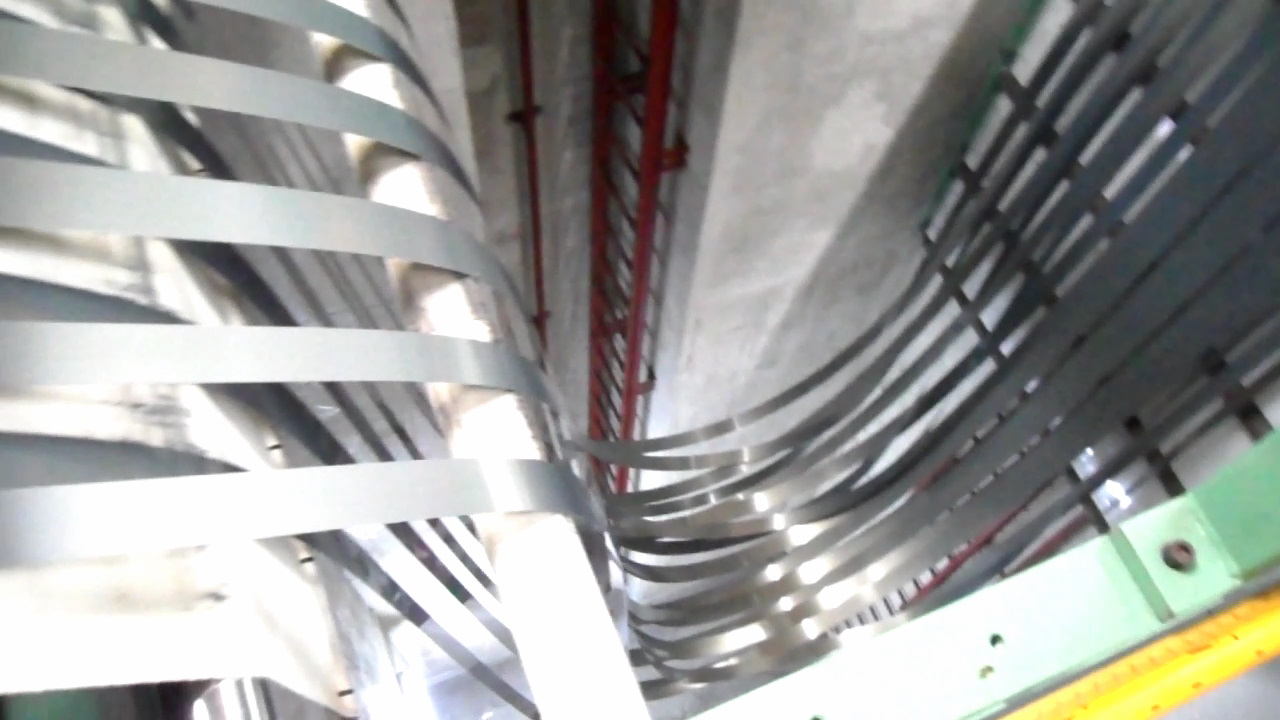

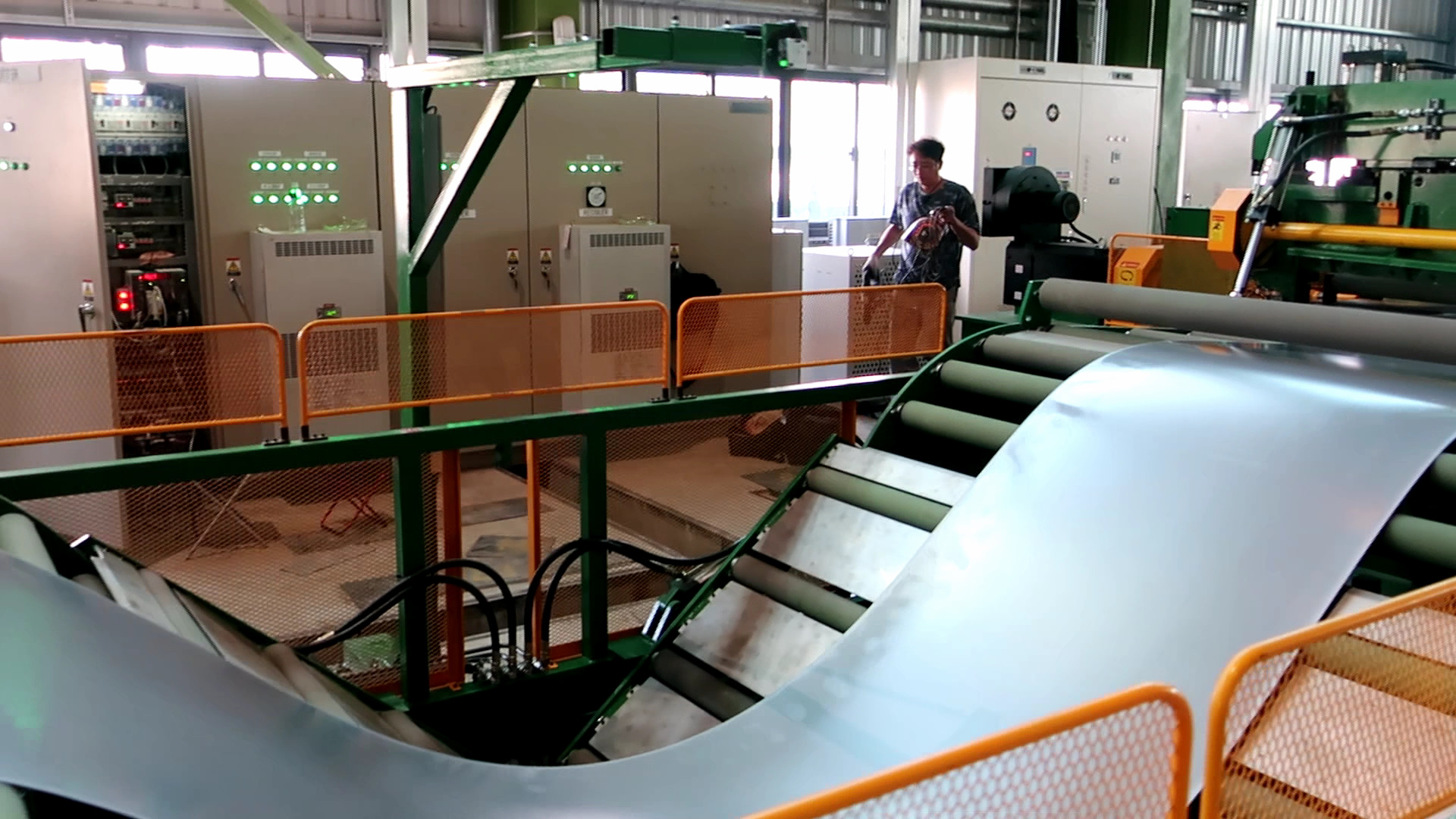

*  智能坑洞 四重感應控制


1. 智能坑洞內的四重感應器能持續監測緩衝料的深度,訊號送回PLC控制伺服馬達調整速度。

2. 平穩均勻的送料速度可避免材料上下顫動而影響裁切品質。


--- 機械設計---

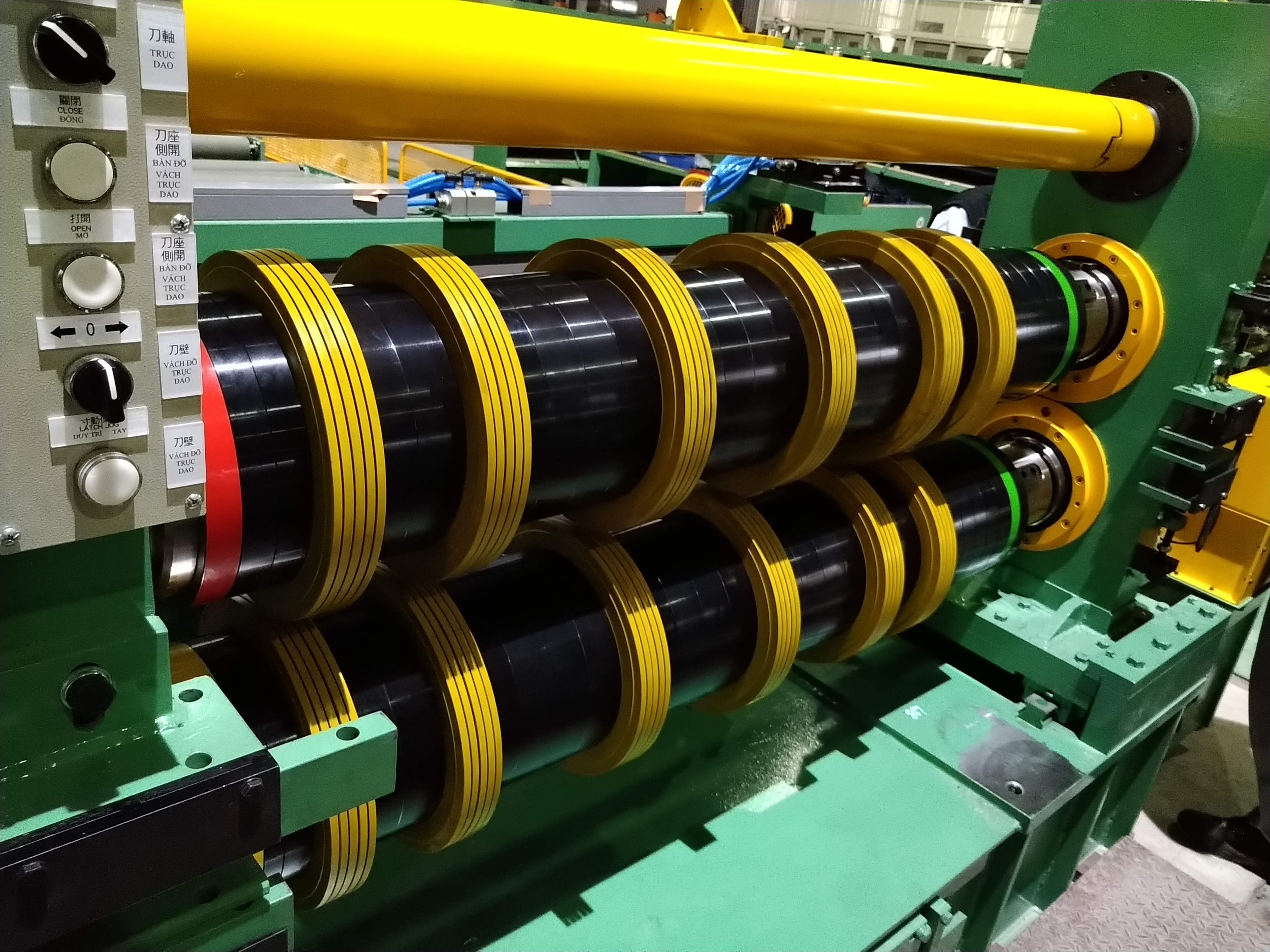

*  割板座刀軸 - 雙偏心設計


1. 同軸雙偏心軸旋轉調整下切量,裁切點始終同高不變,材料不會偏移,裁切品質良好

2. 心軸齒輪截面積比螺桿大,單位面積的裁切受力較小,齒輪間隙磨損極小,使用年限長。


*  羊毛毯壓力 - 可三段調整


1. 厚度從兩旁到中央會有差異  羊毛毯具有三段壓力可依板形厚薄做調整,得到最佳適當之張力

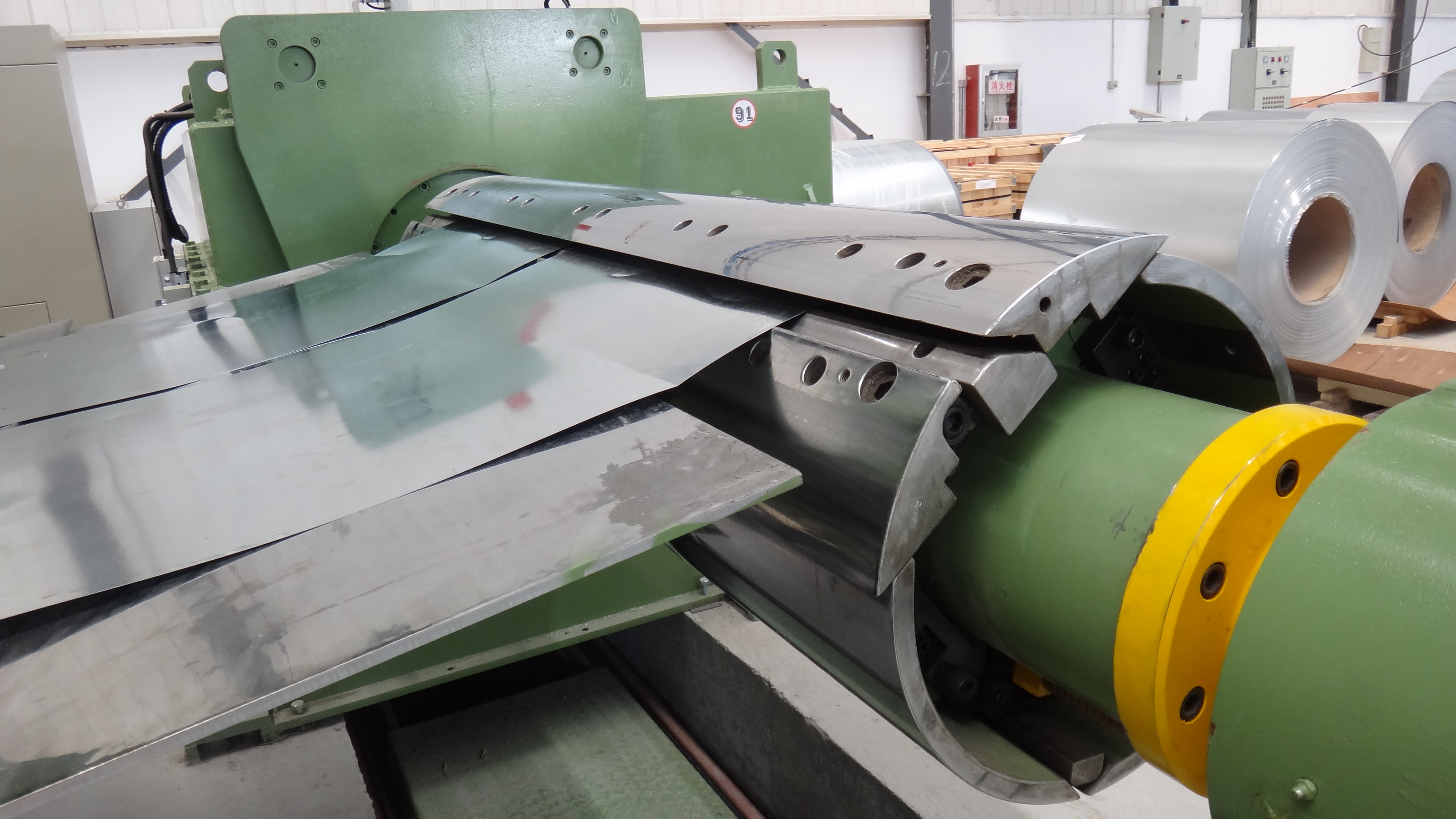

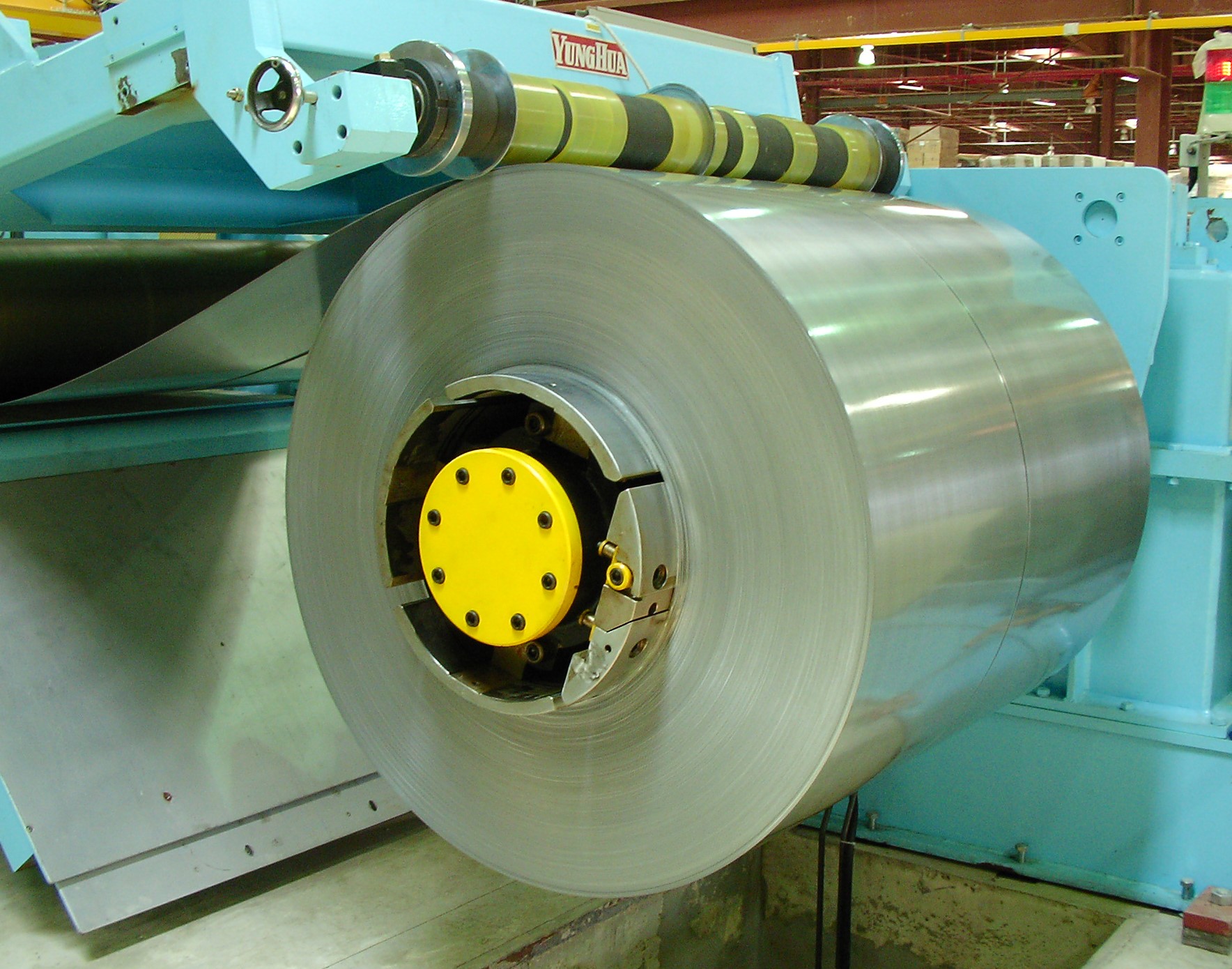

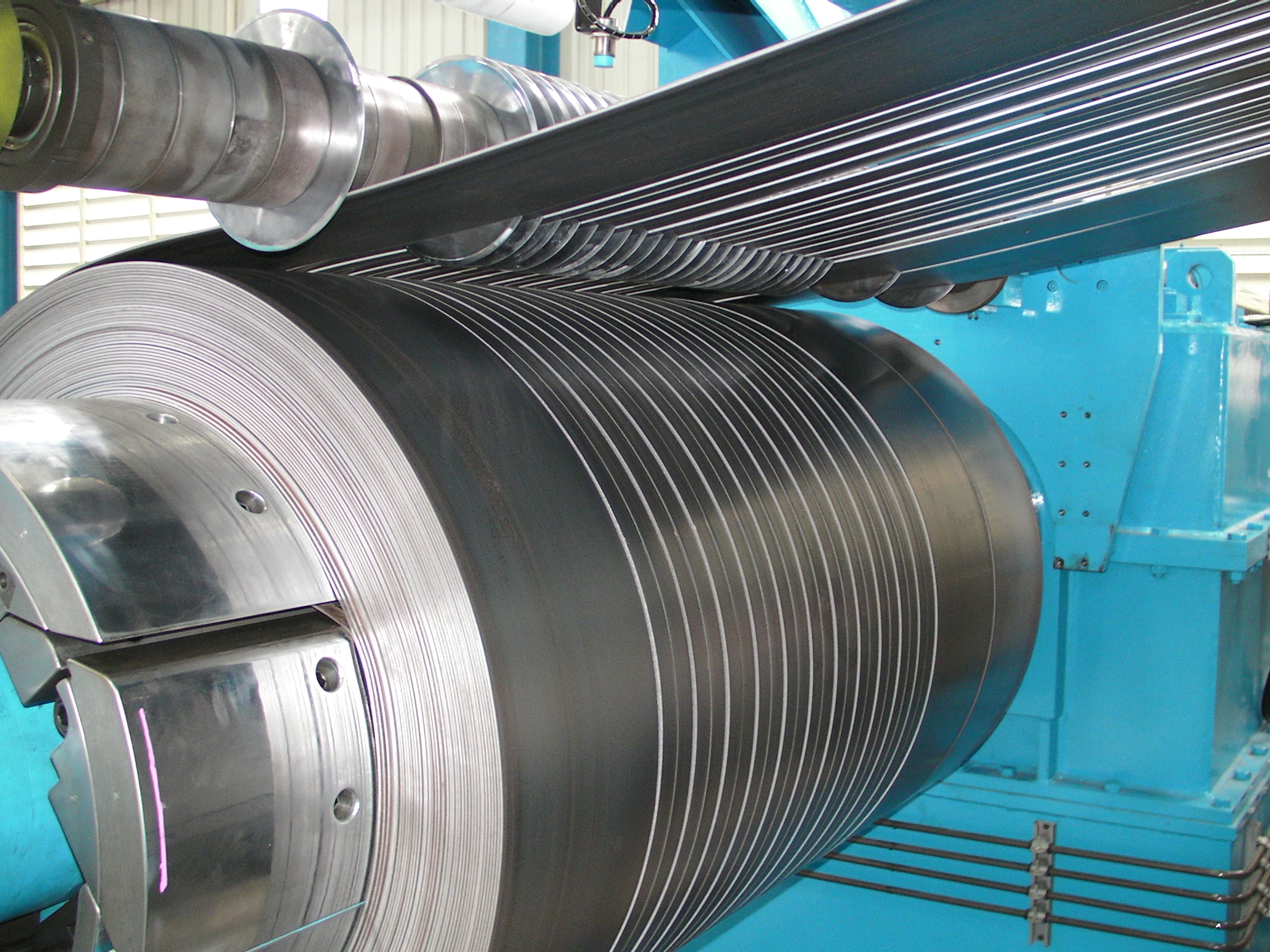

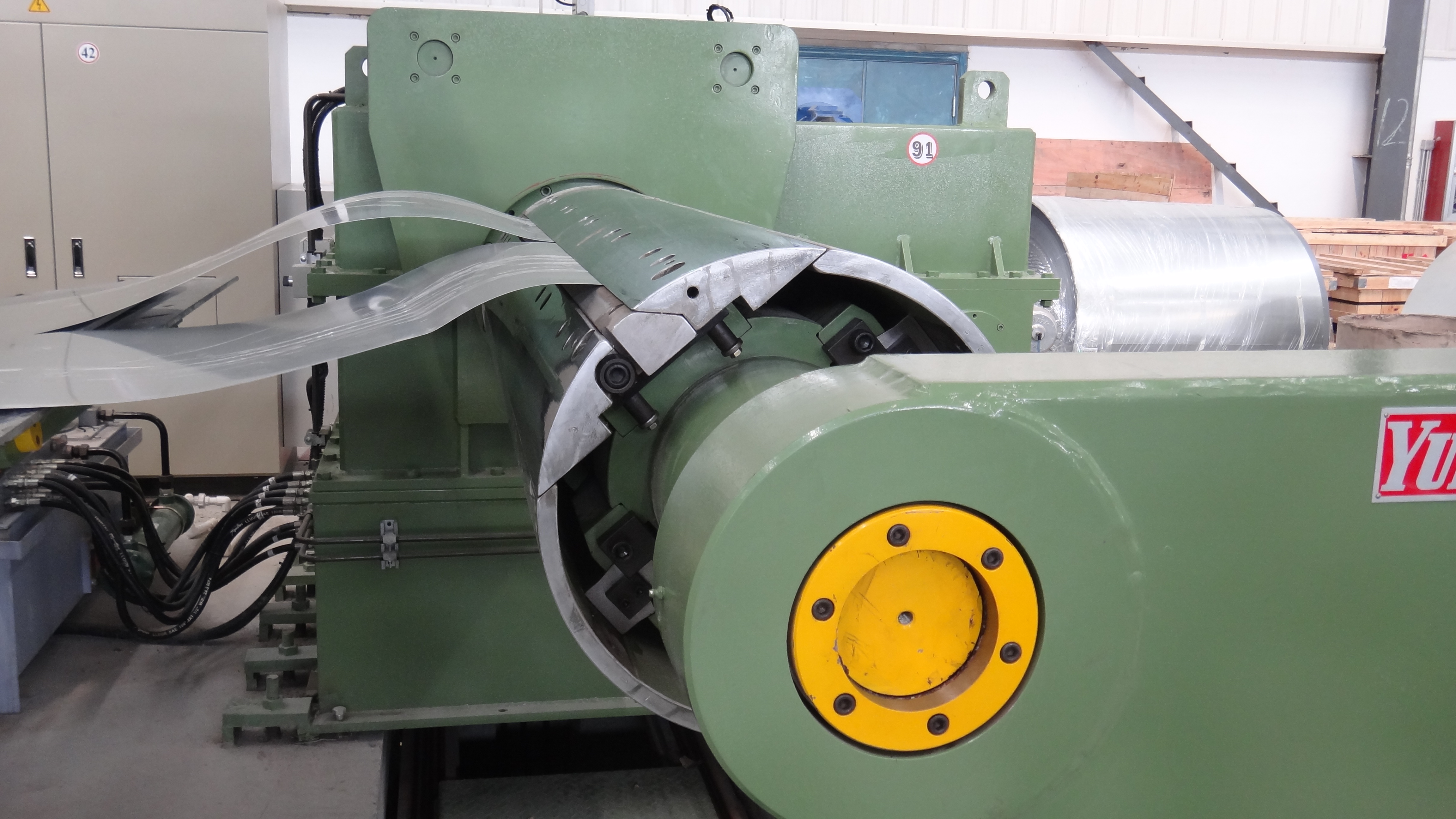

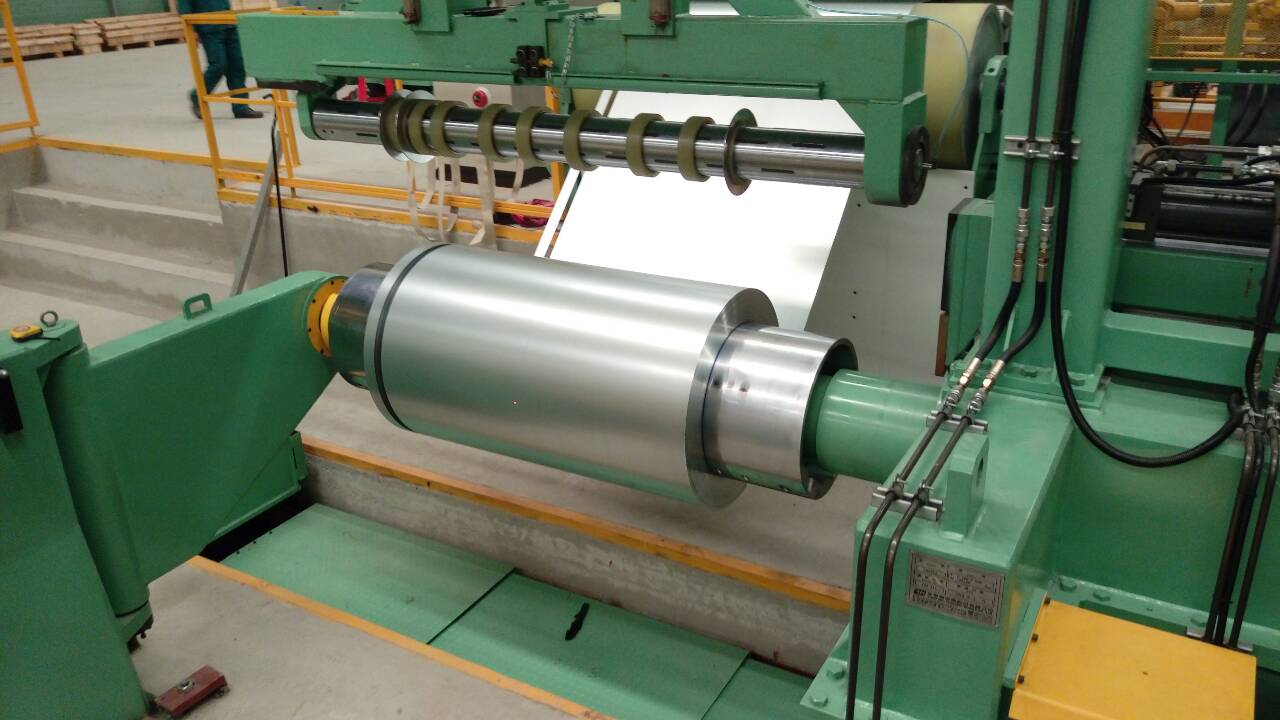

*  收捲機 - 無縫圓弧 + 動平衡調校



1. 壓板可夾緊料頭成無縫圓弧,分捲內圈無折痕、無受損

2. 捲軸有動平衡校正,收捲分條卷帶時轉動平順,低噪音低震動

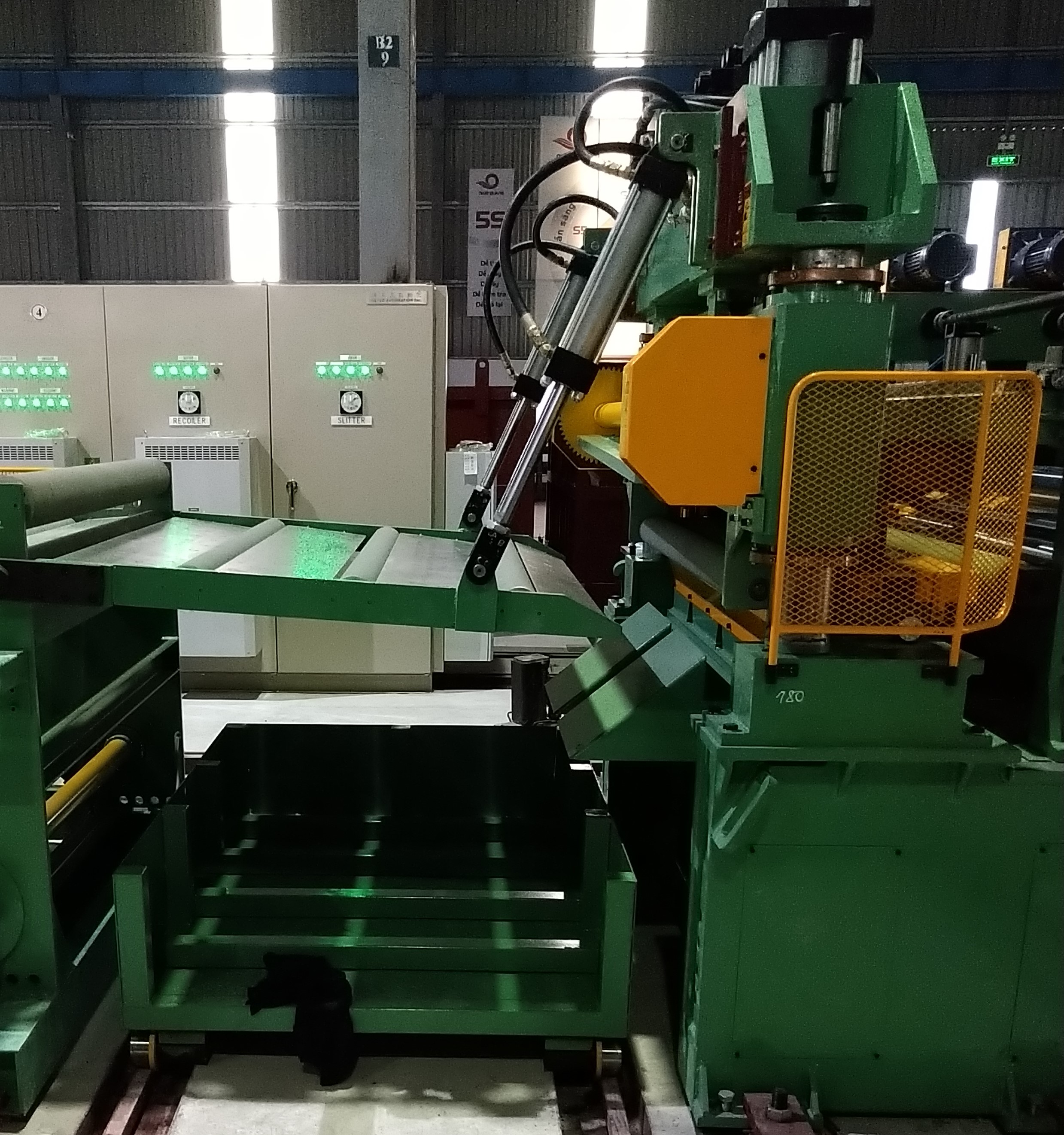

*  剪床 - 快速調整刀間隙


1. 剪床可快速調整刀間隙,不需拆卸刀座的螺絲,5分鐘內即可調整刀間隙,節省人員時間,提高生產效率。

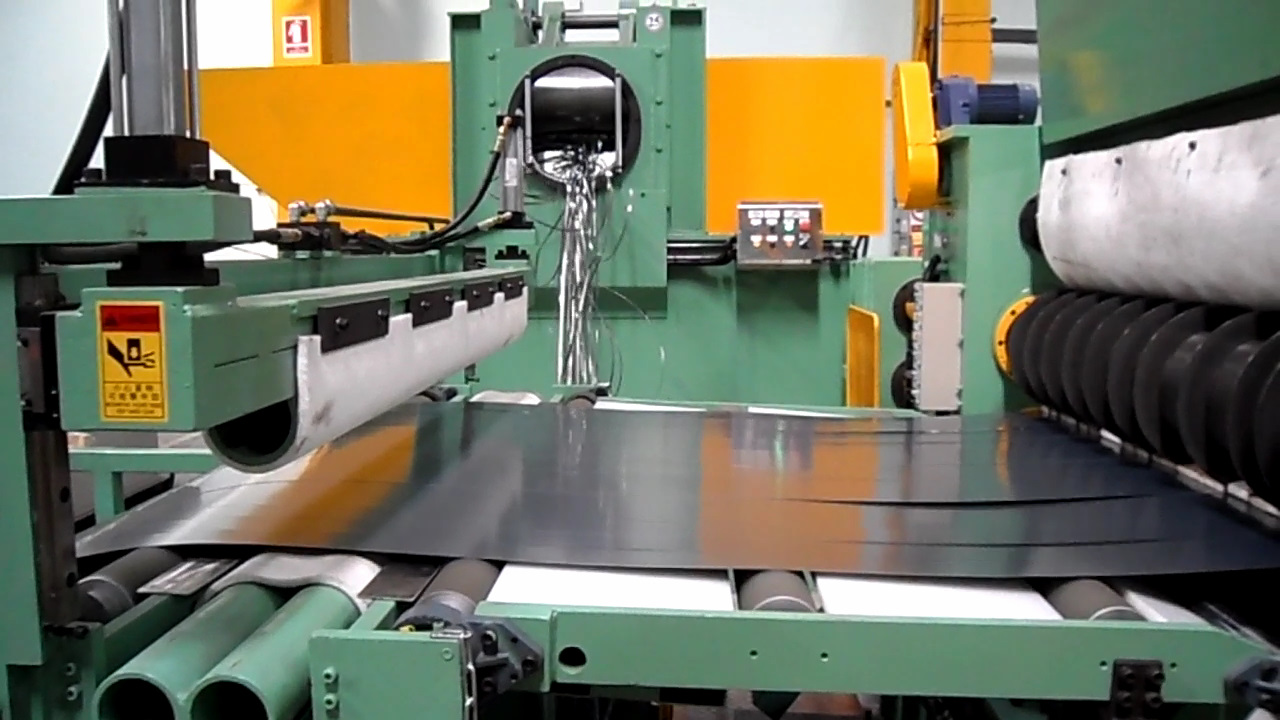

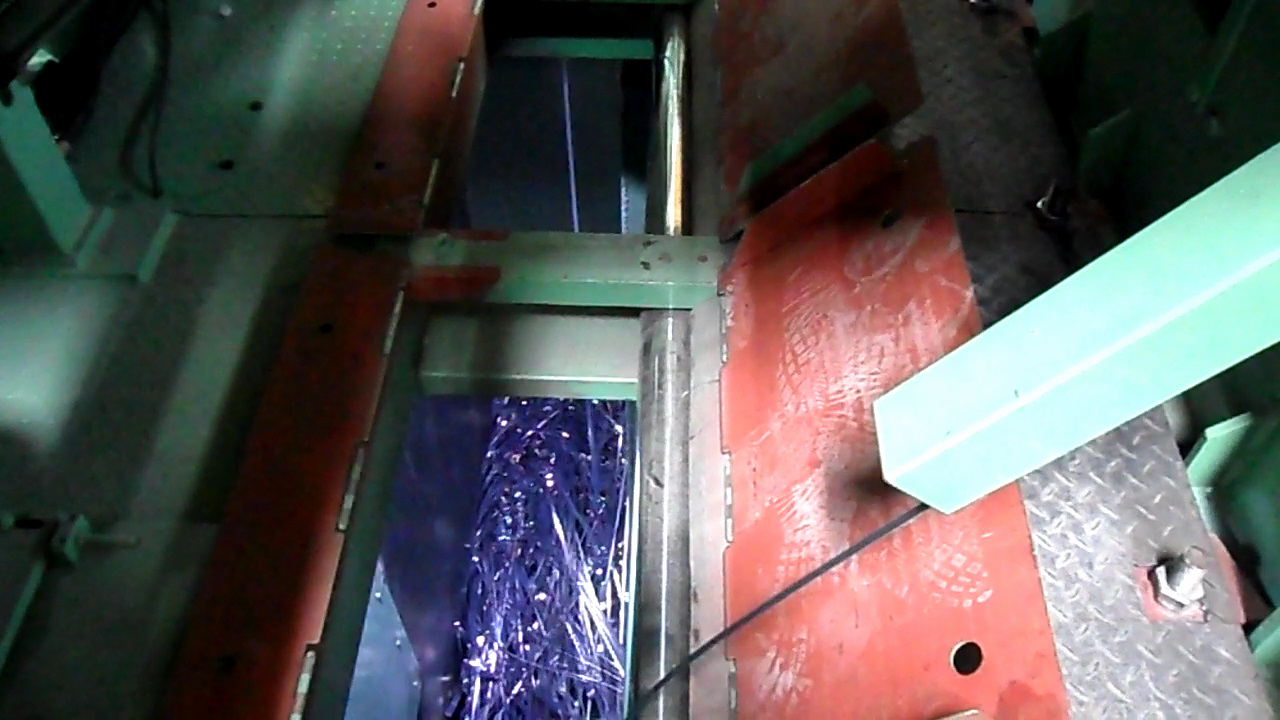

*  廢料捲取機 -無張力離線作業



1. 無張力捲取,不怕廢料條寬窄不均

2. 離線操作,不影響生產進度

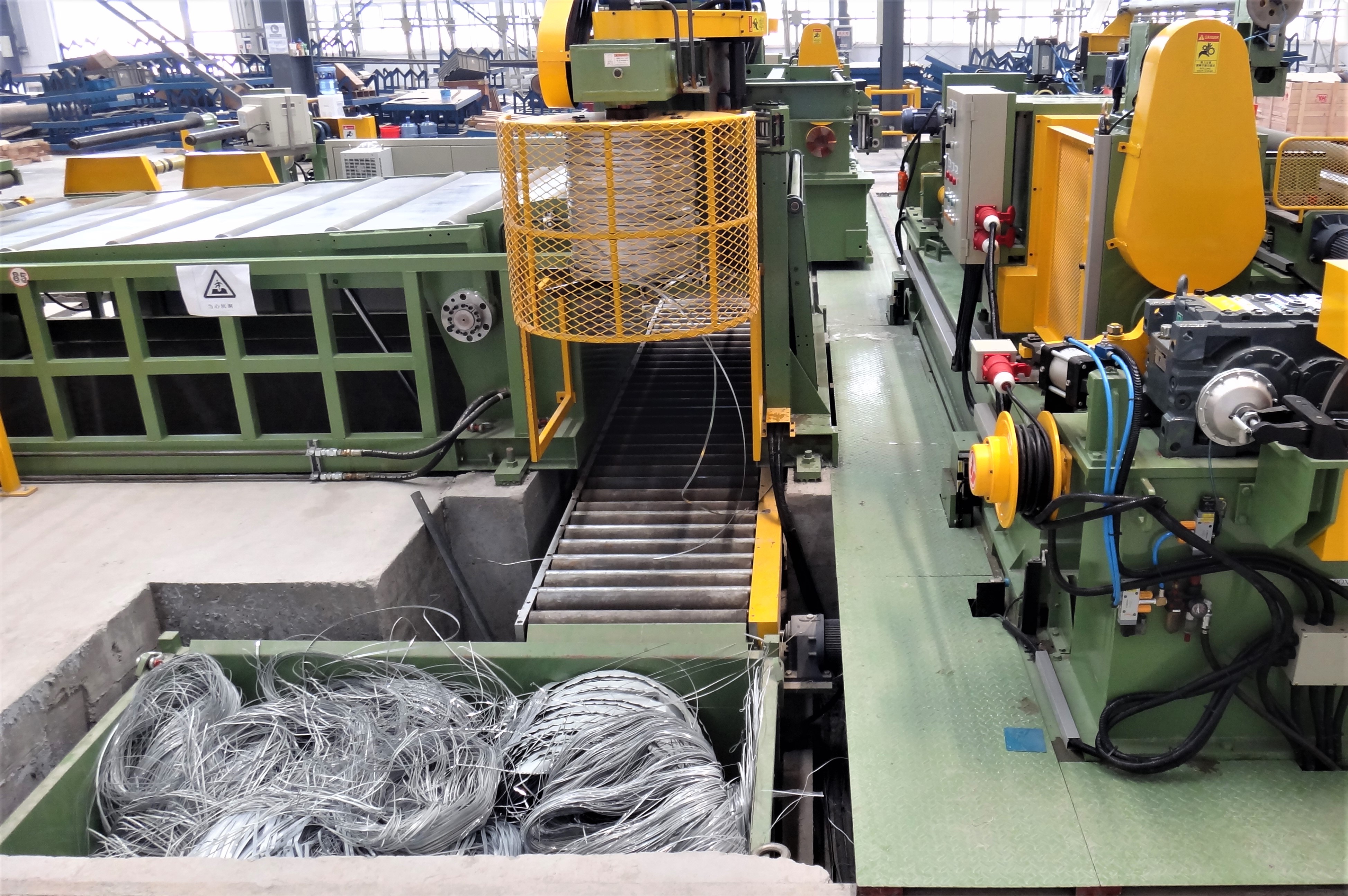

*  廢料捲取機 - 兩側直立在線作業



1. 伺服馬達控制可以保持速度及扭力,即使又薄又窄的廢料都不中斷。

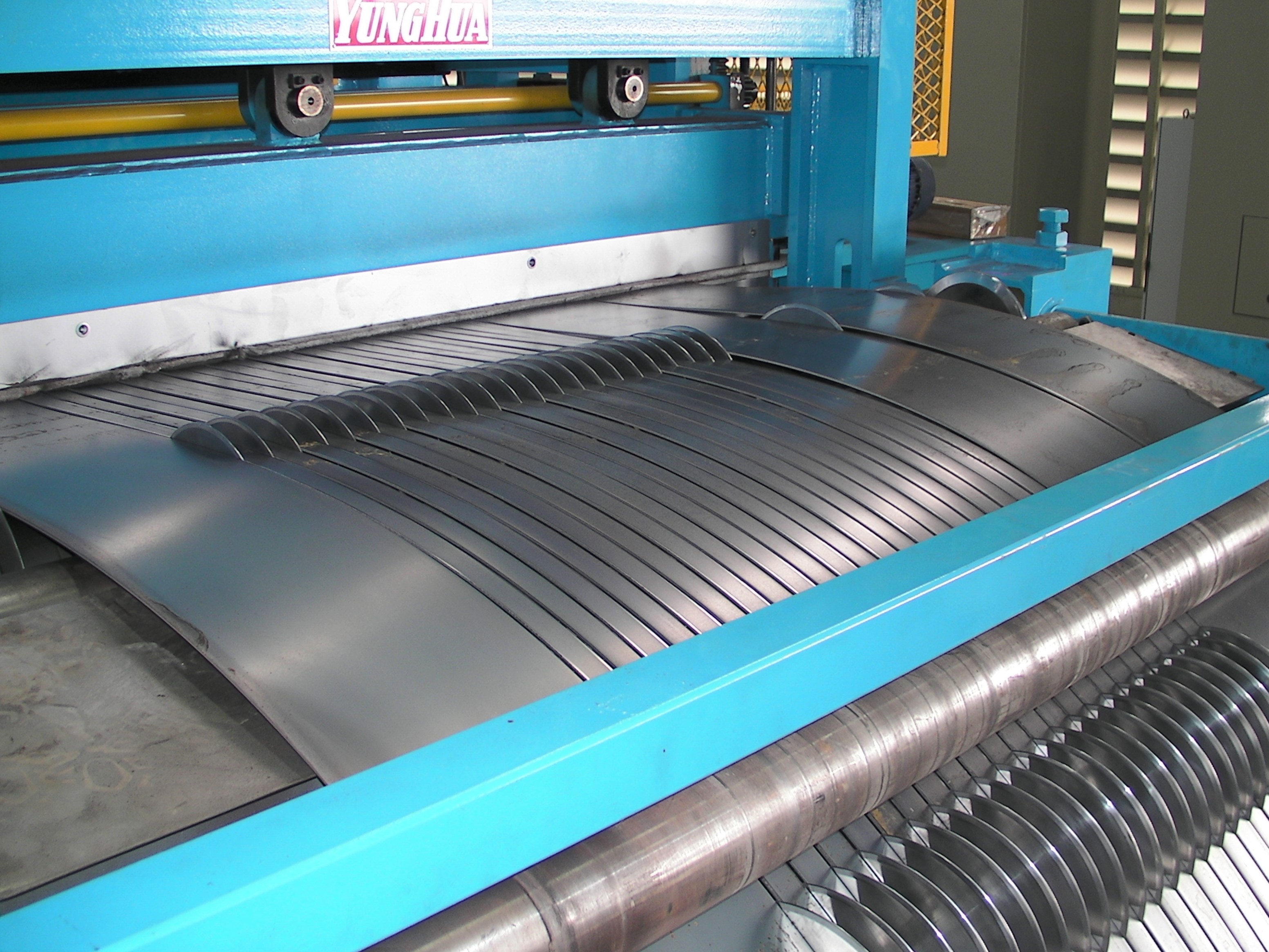

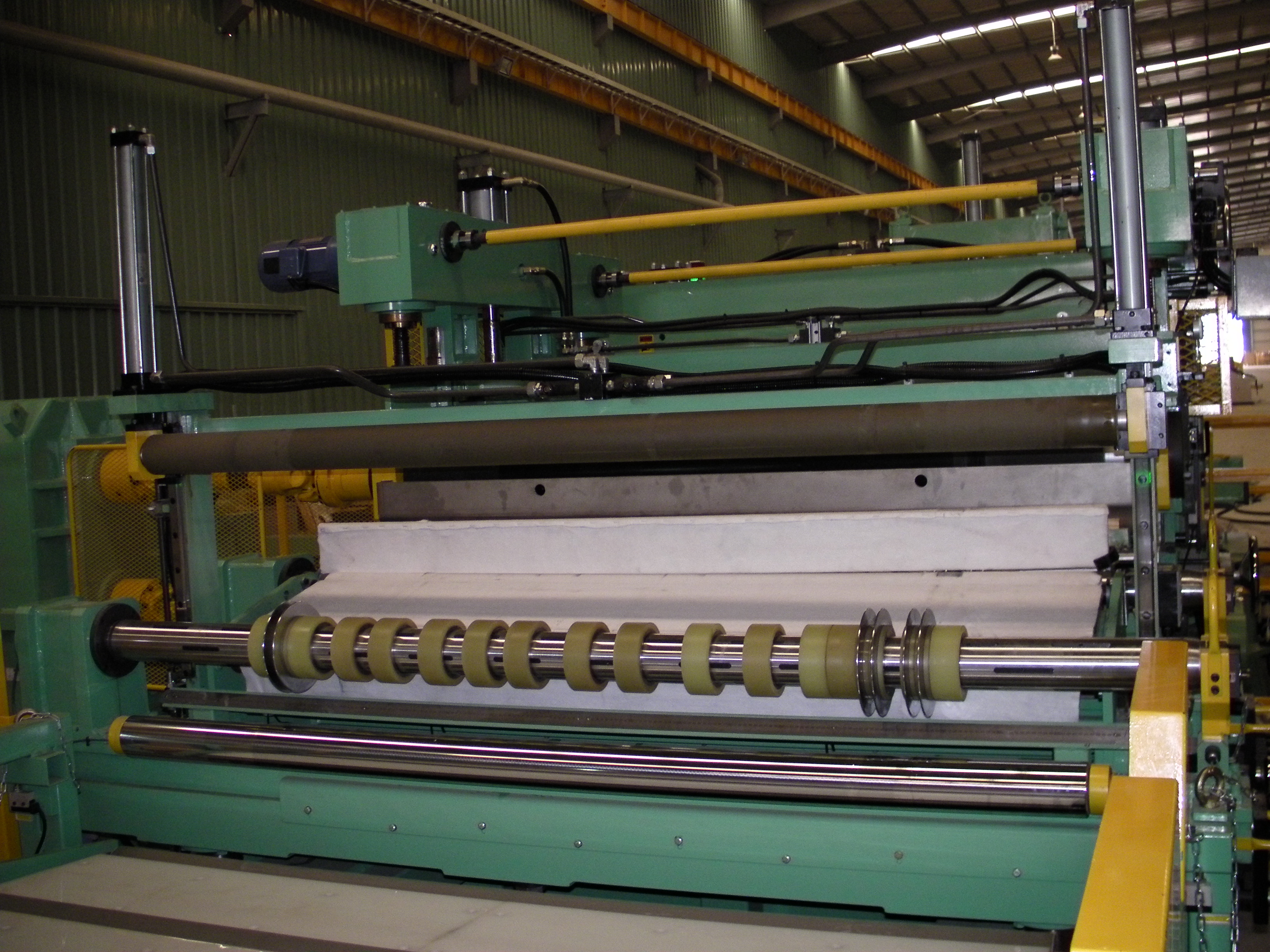

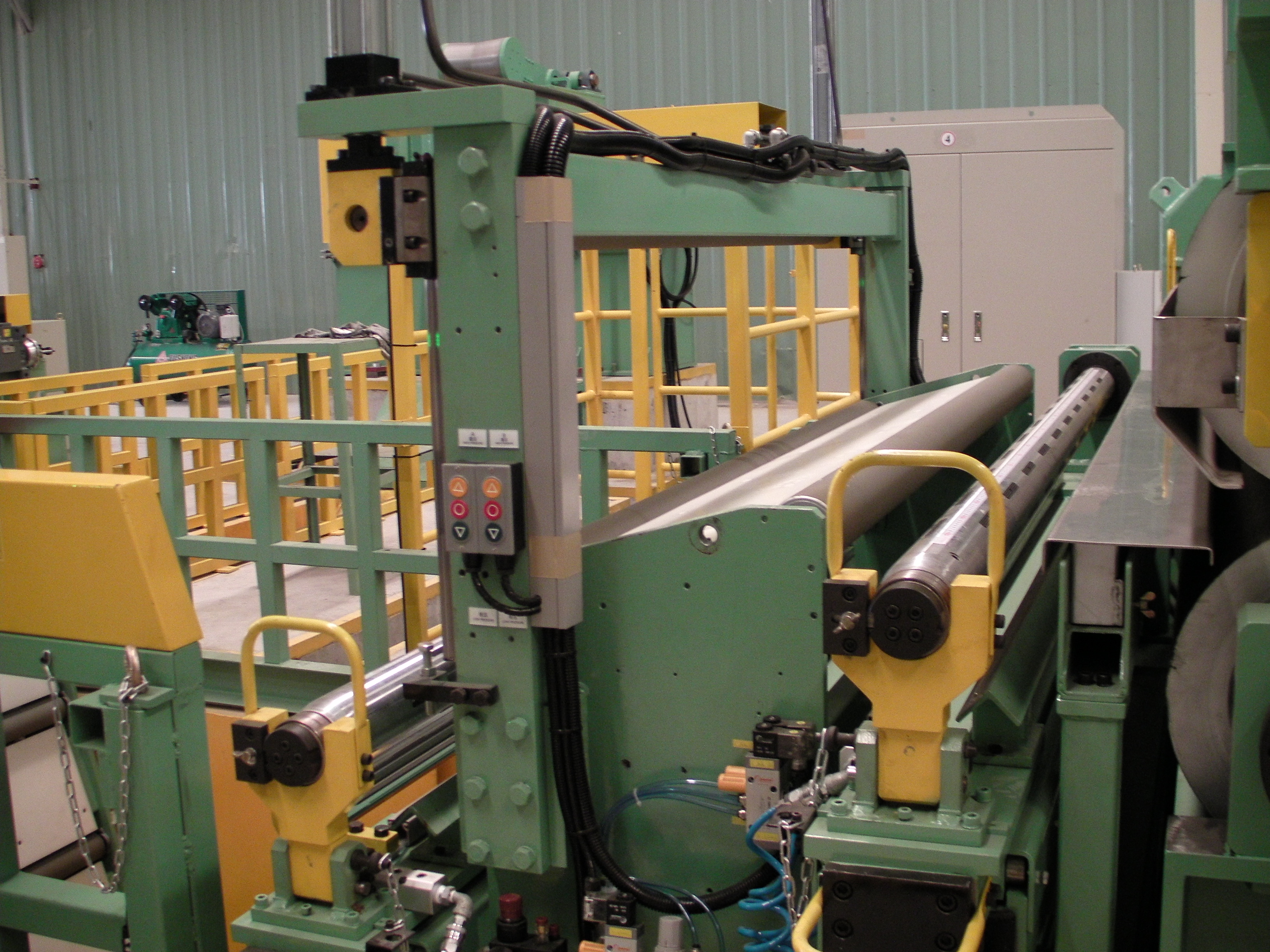

*  分隔軸 - 氣脹式(薄料)及油脹式(厚料)



1. 分隔軸心與收卷軸心上下垂直,分隔軸隨收料高度增加而直線上升,分條板帶絕不跳脫分隔片。

2. 不需間隔套即可快速定位

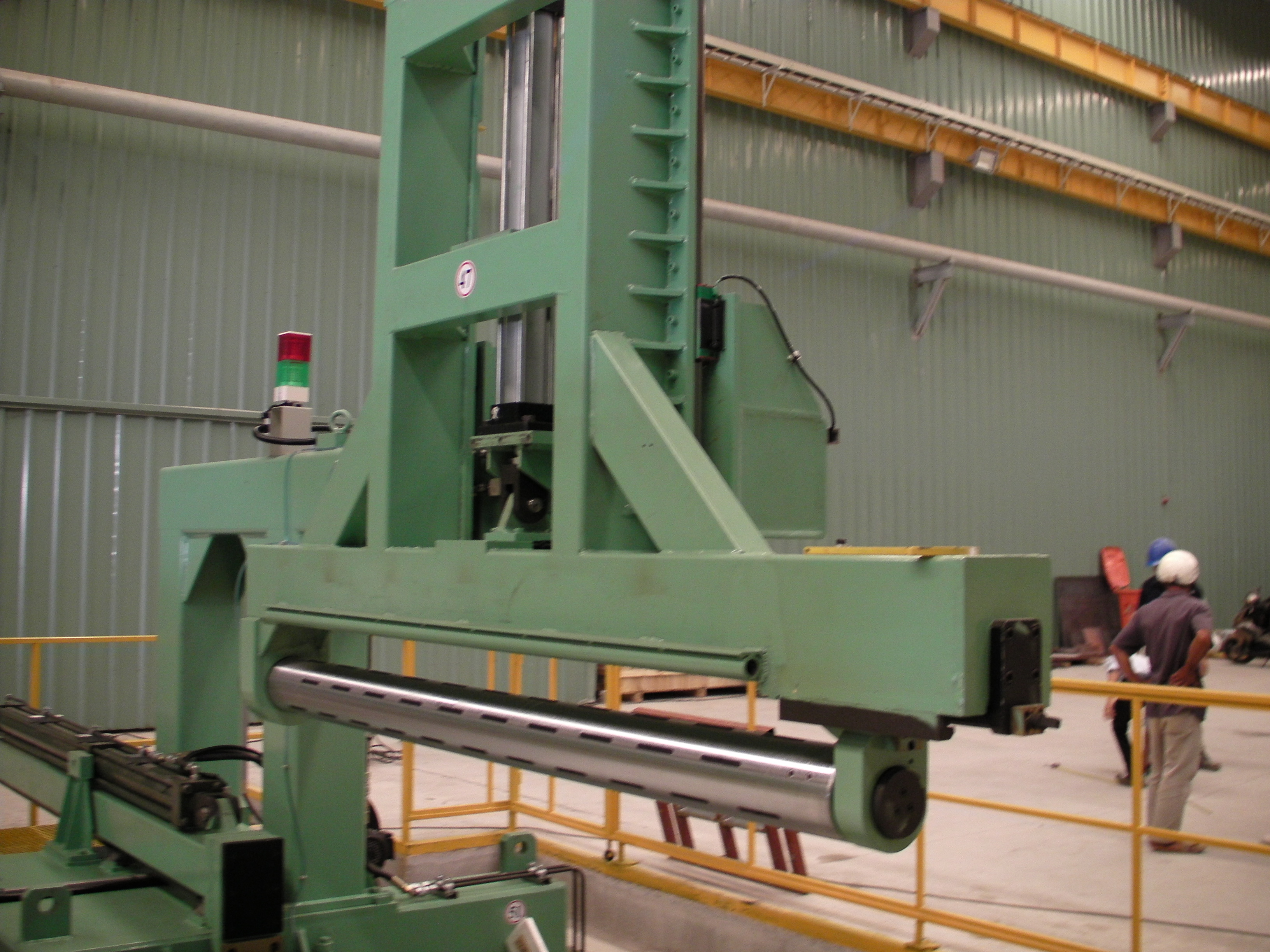

*  分隔軸不接觸板面,感應上升


1. 感應到分條卷接近時,分隔軸自動上升,不接觸板面,適用在薄板且表面要求高之材料。
